Dernière mise à jour : 27/12/2007Présentation
Vous trouverez ici le schéma d'un oscillateur très simple, capable d'attaquer directement un petit haut-parleur de 25 ohms, avec une puissance très confortable. Cet oscillateur délivre un signal sonore fixe continu dès sa mise sous tension, il pourra par exemple remplacer un buzzer électromécanique dans une application existante, ou servir de sonnette électronique. Si vous trouvez ce montage trop compliqué, sachez qu'il existe une issue de secours.
Le schéma

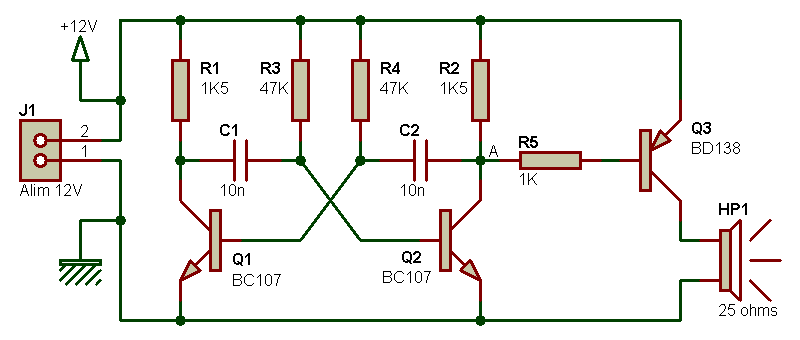

Un oscillateur rectangulaire ultra-classique, suivi d'un petit
transistor de puissance pour permettre l'attaque directe d'un HP
d'impédance 25 ohms.
Pas de quoi fouetter un chat. De toute façon c'est interdit, même avec un oscillateur électronique.
La fréquence d'oscillation est principalement définie par la valeur des résistances de base R3 et R4, et des condensateurs C1 et C2. Avec les valeurs de composants adoptés ici, elle est de l'ordre de 1500 Hz. Pour diminuer sa valeur (rendre le son plus grave), augmenter la valeur des condensateurs ou des résistances de base. Pour augmenter sa valeur (rendre le son plus aigu), diminuer la valeur des condensateurs (préféré) ou des résistances de base (ne pas descendre trop bas).
Utilisation d'un HP d'impédance autre que 25 ohms
Si vous souhaitez raccorder un HP d'impédance 8 ohms, il vous faudra insérer une résistance série entre le collecteur du transistor Q3 et le HP, afin de limiter le courant de crête aussi bien dans le transistor Q3 que dans le HP lui-même. Bien entendu, une partie de la puissance est alors dissipée sous forme de chaleur dans la résistance additionnelle, et est donc perdue. Valeur de la résistance : 15 ou 18 ohms. Une valeur de 9,1 ou 10 ohms suffira si vous décidez d'utiliser un HP d'impédance 16 ohms. Modèle 1W requis.Mise hors fonction automatique
Ce montage vous plait parce qu'il est simple à construire. Vous avez donc décidé de le raccorder en sortie d'un minuteur électronique programmable, qui actionne un relais au bout d'un certain temps. Malheureusement, le relais reste collé en continu quand le temps programmé est écoulé, et il faut appuyer manuellement sur un bouton pour arrêter l'ensemble. Que l'oscillateur délivre son signal sonore est une bonne chose car vous êtes averti même si vous n'êtes pas à côté. Cependant, le son continu irrite le chat (ou madame), et il devient alors souhaitable de le désactiver au bout de quelques secondes (disons une dizaine), faute de quoi le marteau risque de faire parler de lui. Voici une solution simple qui permet l'arrêt automatique du son au bout d'une dizaine de secondes, après que le montage ait été mis sous tension.
Le principe en est fort simple, et pour le comprendre, il suffit d'imaginer ce qui se passe au moment où l'on met tout ce beau monde sous tension. Si nous considérons que le montage est resté éteint pendant un temps suffisant (disons 1 minute), le condensateur C3 est déchargé. Dès la mise sous tension, ce condensateur se charge au travers de la résistance R6, de façon relativement lente, la tension à ses bornes croit petit à petit. Les résistances R7 et R8 forment un diviseur de tension résistif, qui permet de récupérer une portion de la tension présente aux bornes du condensateur C3. Dans le cas présent, avec les valeurs adoptée pour R7 et R8, le facteur de division est de l'ordre de 6, ce qui signifie que l'on retrouve une tension d'environ 0,2V sur la base du transistor Q4, quand la tension au bornes de C3 est de 1,2V. Cette tension de 0,2V est faible et est insuffisante pour saturer le transistor Q4, qui reste donc bloqué, et se comporte alors comme un interrupteur ouvert. Il ne se passe rien de nouveau. Mais au bout de quelques secondes, le condensateur C3, qui a continué de se charger pendant que l'on causait, présente sur ses armatures (entre ses deux pattes), une différence de potentiel (pardon, une tension) de quelques volts, disons 7V. Cette tension, même diminuée dans un rapport de 6 par R7 et R8, est maintenant suffisement grande pour saturer le transistor Q4, dont la jonction émetteur-collecteur se comporte alors comme un interrupteur fermé. Si on branchait une petite ampoule entre le collecteur de Q4 et la borne positive d'alimentation, cette ampoule s'allumerait à ce moment-là. Le but ici étant de couper le son et non d'allumer une lampe, on relie le point A sur la base de l'un des deux transistors Q1 ou Q2 de l'oscillateur. Ce qui a pour effet de bloquer instantanement l'oscillation et donc de couper le son, car un transistor dont les jonctions émetteur et base sont toutes deux reliées de façon permanente à la masse ne peut guère rester fonctionnel. Pour réinitialiser l'ensemble, il faut couper l'alimentation de l'oscillateur et du petit circuit ajouté, pendant au moins quelques secondes, le temps que le condensateur C3 se décharge entièrement, et qu'ainsi le transistor Q4 soit de nouveau bloqué.
Alimentation
Elle peut être comprise entre 6V et 12V.Le circuit imprimé
Réalisé pour la version initiale, qui ne comporte pas le circuit de mise hors fonction automatique.
Typon aux formats PDF, EPS et Bitmap 600 dpi (avec sources Isis -*.dsn - et Ares - *.lyt)
