Electronique > Réalisations > Emetteur FM 002

Dernière mise à jour : 09/05/2010

Diffusion FM en stéréo ou en Mono ?

L'émetteur dont il est question ici assure une diffusion d'un signal audio en stéréophonie. Pour connaitre la différence entre diffusion en monophonie et diffusion en stéréophonie, merci de vous reporter à la page Diffusion en FM. La construction de cet émetteur est décrite dans un livre appelé Construisez votre émetteur FM, paru aux éditions Dunod.

Présentation

Cet émetteur est un peu différent de l'émetteur 001.

electronique_emetteur_fm_002_rack_001_a

Il permet une diffusion en stéréo, possède une puissance de sortie de 1 mW (le maximum autorisé est de 50 nW si on veut se passer de demande d'autorisation), et est doté d'un limiteur de modulation efficace. Un module optionnel de verrouillage de phase (PLL) peut être adjoint au modulateur afin d'assurer une bonne stabilité de la fréquence d'émission.

Le schéma

Le schéma complet de l'émetteur et de ses sous-ensembles n'est pas disponible sur ce site, car il fait l'objet d'une publication chez Dunod. Vous trouverez cependant des rubriques relatives à cet émetteur, qui sont complétées depuis la publication du livre, grâce aux échanges avec ceux qui en ont entamé la construction. Les liens vers ces rubriques sont donnés à la page publications - Emetteur FM, au paragraphe "Support après parution". Et vous trouverez à la fin de cette page, quelques photos de cet émetteur FM construit par d'autres personnes.
Important ! Je ne vis pas seul, on est 7 à la maison. Je fais de la musique, de la conception électronique, et je maintiens à jour mon site. Tout ceci me demande un temps fou, et je ne peux consacrer toute ma vie au suivi de mon livre. Malgré celà, je répondrai toujours à ceux qui m'écriront. Mais SVP, ne m'en voulez pas trop si je mets du temps pour réfléchir à un projet que je n'ai pas prévu, même s'il vous tient fortement à coeur.

Réalisation des selfs (bobines)

Toutes les self, hormis celles du filtre d'harmonique, sont de type moulées ou imprimés. Les seules bobines qui sont à réaliser manuellement (celles du filtre d'harmoniques) sont de type simples, en fil rigide, sans prise intermédiaire.

Aperçu des circuits imprimés utilisés dans l'émetteur FM 002

Circuits déjà réalisés, il y en a d'autres sur le feu...

	Alimentation secteur +/-15V pour l'ensemble de l'émetteur sauf modulateur +15V pour le modulateur FM / ampli 400mW seul
	Désymétriseur d'entrée Module optionnel, si entrées symétriques désirées. Avec réglages gain et CMRR
--- --- ---	Filtre passe-bas 15 KHz - Circuit 001 Filtre avec AOP et réseaux RC simple. Le moins performant mais aussi le plus simple. CI en cours de réalisation
	Filtre passe-bas 15 KHz - Circuit 002 Filtre avec réseau LC simple, inductances fixes. Un peu plus performant que le circuit 001.
--- --- ---	Filtre passe-bas 15 KHz - Circuit 003 Filtre de type LC avec inductances réglagles, très performant mais coûteux et dur à régler. Seulement le schéma, pas de circuit imprimé proposé.
	Limiteur de modulation Module optionnel (mais conseillé) de limitation de modulation audio, basé sur l'utilisation d'un NE571
	Codeur stéréo Préaccentuation, codage stéréo, filtrages des horloges 38 KHz et 19 KHz, modulateur MAPS basé sur un multiplicateur AD633.
	Sommateur MPX actif Pour ajout RDS et DARC au MPX généré par la carte codeur stéréo.
	Oscillateur 38 KHz / 19 KHz - Circuit 001 Exemple d'oscillateur libre, très simple et peu couteux, mais stabilité en fréquence réduite.
	Oscillateur 38 KHz / 19 KHz - Circuit 002 Exemple d'oscillateur à quartz 38 KHz, stable mais quartz 38 KHz pas toujours facile à trouver...
	Oscillateur 38 KHz / 19 KHz - Circuit 003 Exemple d'oscillateur à quartz 4,096 MHz, avec PLL (CD4046). Plus compliqué à réaliser, mais très stable et composants courants et peu onéreux.
	Modulateur FM puissance 1 mW (réglementation : max 50 nW) Utilisable en oscillateur libre (réglage fréquence par potentiomètre multitours) ou en oscillateur asservi avec synthé de fréquence / PLL. Inclu un prédiviseur HF (prescaler) par 256 (U666).
	PLL Pour asservissement fréquence émission modulateur FM, Affichage direct F/256 sur roues codeuses. Module optionnel à ajouter au modulateur FM pour une bonne stabilité de la fréquence d'émission. Etudie actuellement la possibilité d'ajouter un module de commande / affichage de la fréquence d'émission basé sur un PIC.
	Tosmètre Pour évaluation rapport puissance émise / puissance réfléchie
	Annexe 1 - Vumètre à leds A base de LM3915 (encore disponible à la vente) - Déscriptif de ce vumètre à la page Vumètre 008.
	Annexe 2 - Générateur BF Un tout petit générateur audio, simple mais suffisant - Descriptif de ce générateur à la page Générateur audio 006.

Les circuits imprimés

Dernière mise à jour des typons : 26/11/2008
Tous les typons sont disponibles dans une archive unique. Il va de soi que les schémas électroniques n'accompagnent pas les dessins d'implantations ;-)

Important !
Des erreurs se sont glissées dans l'ouvrage publié. Pour plus de détails, merci de vous reporter à la page Emetteur FM 002 - Corrections

Tous les typons de l'émetteur en une seule archive zip

Pour des raisons de mises à jour plus aisées, j'ai décidé de ne mettre à disposition qu'une archive unique, qui contient tous les typons.
Ensemble complet des typons utilisés pour l'émetteur FM 002

Liste des composants

La liste des composants est donnée de façon individuelle pour chaque module, dans un fichier portant un nom qui se termine par "_bom.txt" (BOM = Bill Of Materials = Liste de matériels). Ces listes ne sont communiquées qu'aux possesseurs du livre.

Photos d'émetteurs d'autres auteurs

Tout ou partie de cet émetteur FM 002 a été réalisé par d'autres personnes. Voici quelques photos de leur réalisation.

Emetteur de Bernard

Comporte le filtre 15 KHz, le limiteur de modulation, le codeur stéréo et l'oscillateur 19K / 38K N°3. Le modulateur FM et la PLL (à droite sur la première photo) proviennent d'un schéma publié dans une revue Hobbytronic, et n'a donc rien a voir avec mon système.

emetteur_fm_002_autres_zc - Sommateur RDS

emetteur_fm_002_autres_zd - PLL et modulateur FM

emetteur_fm_002_autres_ze - FIltre 15 KHz

emetteur_fm_002_autres_zf - Limiteur modulation BF

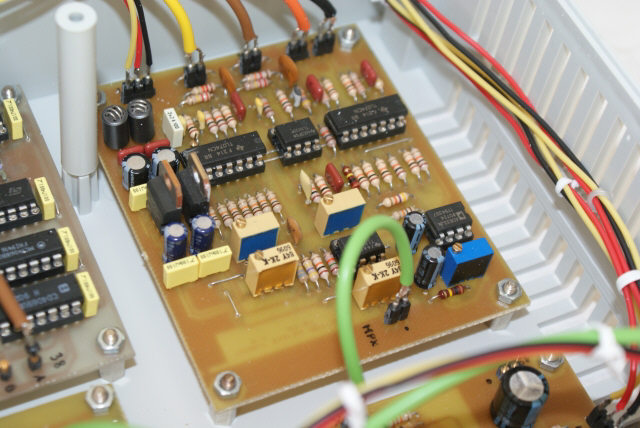

emetteur_fm_002_autres_zg - COdeur stéréo

Emetteur de Michel

Le tout bien mis dans une boîte faite de circuits imprimés, belle réalisation là aussi !
