Présentation

La présente réalisation est un éclairage à LED blanches de type "continu", non clignotant, conçu en tant qu'éclairage d'appoint et dont la source d'énergie est une simple XLR délivrant une alimentation Phantom de +48 V (entrée micro d'une console de mixage par exemple).

eclairage_leds_003_proto_001e eclairage_leds_003_pcb_3d_a

Les LED utilisées sont de type haute luminosité, et bien que non exploitées à fond puisque la plupart du temps leur courant nominal est de 20 mA (je ne parle pas des LED haute puissance qui réclament plusieurs centaines de mA), elles fournissent déjà un flux lumineux suffisant pour lire un texte de façon confortable dans un "paysage ombragé". Qui en effet n'a jamais emmené sa console 48 voies sous l'arbre du champs voisin pour se reposer un peu ?

Schéma

Un schéma simple, comme on peut s'en douter...

eclairage_leds_003

Nombre total de LED
Le nombre de LED a été fixé à 6, mais il peut être différent, selon les besoins : bien sûr, il n'est pas question d'en câbler 50, la tension et le courant disponibles ne seraient pas suffisants (quoique, si on accèpte de descendre à 1 mA par LED...). Le courant consommé sur chaque ligne signal de la XLR (points 2 et 3) est de l'ordre de 5 mA, pour une tension de service d'environ 4 V pour chaque LED. Le courant est directement lié aux résistances de 6,8 kO situées dans la console (ou dans le préampli micro), et facile à calculer :
ILed = 48 V - (Nb * ULed) / 6800
Ici, avec des LED dont la tension nominale ULed est de 4 V, cela donne pour chaque branche :
ILed = 48 - (3 * 4) / 6800 = 5,2 mA
Avec 2 * 2 LED du même genre, on aurait un courant de LED de :
ILed = 48 - (2 * 4) / 6800 = 5,8 mA
Et avec 10 LED (toujours du même type), on aurait un courant de :
ILed = 48 - (10 * 4) / 6800 = 1,1 mA (si, les LED haute luminosité récentes s'éclairent encore très bien sous un tel courant)

J'ai oublié d'inclure les résistances R1 et R2 dans les calculs ? Vous devriez faire de même de temps à autre, ça détend...

Autre façon de récupérer l'alim Phantom ?
Il est aussi possible de récupérer l'alim Phantom via un transfo BF à point milieu, exemple avec l'adaptateur sortie casque / entrée micro 001g, qui assure l'interfaçage par transfos BF entre une sortie casque de PC ou tablette, et l'entrée micro d'une console.

sortie_casque_vers_entree_micro_001g

Dans cet exemple précis, le transfo possède un point milieu utilisé pour récupérer le 48 V.

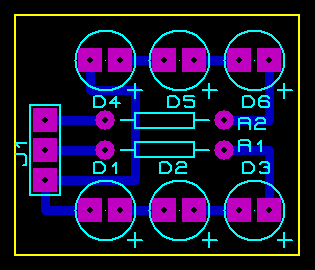

Circuit imprimé

J'ai vraiment eu du mal, mais j'ai réussi à le dessiner en simple face.

eclairage_leds_003_pcb_composants

Typon aux formats PDF, EPS et Bitmap 600 dpi

Prototype

Etant en rupture de stock de LED blanches, j'ai fait un petit appoint lumineux avec deux LED vertes 30000 mcd. Le rendu est pas mal et amplement suffisant pour repérer une sérigraphie d'arrière de console dans la pénombre (j'ai essayé sur une console Soundcraft 24 voies sur un plateau TV) mais je préfère tout de même l'éclairage blanc.

eclairage_leds_003_proto_001a eclairage_leds_003_proto_001b eclairage_leds_003_proto_001d eclairage_leds_003_proto_001e

Les deux résistances de limitation de courant facultatives sont cachées sous la gaine thermo-rétractable noire que l'on voit bien sur la seconde photo. Et étourdi comme je suis, j'ai mis une prise XLR femelle au lieu d'une XLR mâle. Ce qui m'impose d'employer un adaptateur mâle/mâle pour me câbler sur une entrée micro.

eclairage_leds_003_proto_001c

Mais bon, c'est un proto, non ?

Historique

14/11/2010
- Première mise à disposition.
