Présentation

Ce chronomètre est une version améliorée et plus précise du chronomètre 001.

chronometre_001_proto_001a

Tout comme son ancêtre, il permet un comptage entre 00h00'00'' et 23h59'59'', et utilise six afficheurs à LED sept segments câblés pour fonctionner en mode multiplexé. Il est possible de ne conserver que quatre afficheurs sur les six si l'affichage souhaité ne nécessite pas la présence des secondes ou des heures : suppression des deux afficheurs des secondes pour un affichage compris entre 00h00' et 23h59', ou suppression des deux afficheurs des heures pour un affichage compris entre 00'00'' et 23'59''. Version avec PIC 16F628A associé à un décodeur TTL sept segments de type SN7447. Une version de chronomètre qui travaille au centième de seconde près est présentée à la page chronomètre 001c.

Caractéristiques principales
- Entrée START, pour démarrage depuis zéro ou pour reprise sur pause.
- Entrée PAUSE pour arrêt avec mémorisation valeur en cours.
- Entrée MR (Memory Reset) pour remise à zéro générale, avec arrêt comptage.

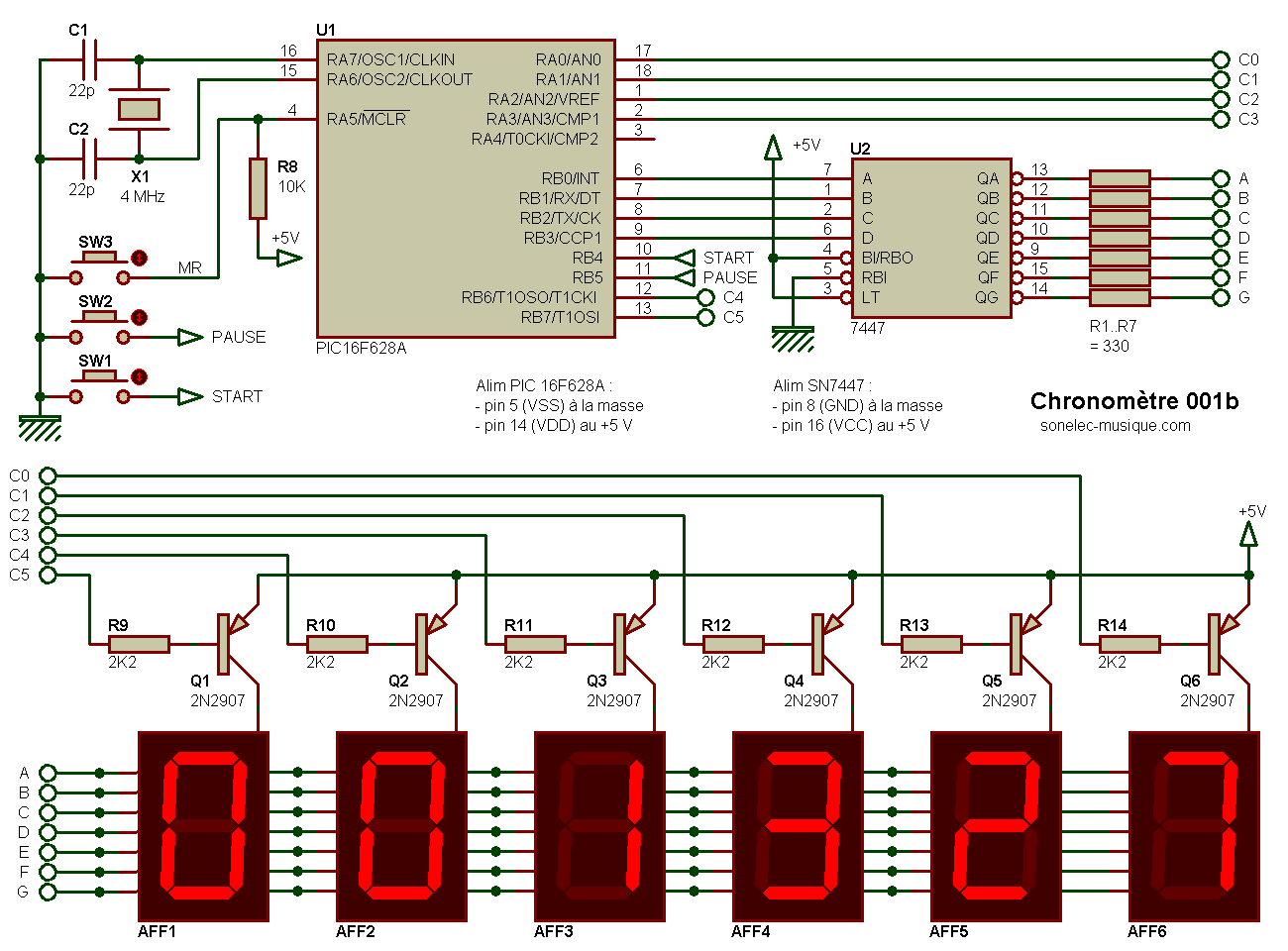

Schéma

On utilise ici deux circuits intégrés qui fonctionnent sous 5 V et qui sont couplés à six afficheurs sept segments à anode commune.

electronique_chronometre_001b

Fonctionnement général
Le PIC est programmé pour délivrer une interruption du Timer1 toutes les secondes (en fait les interruptions ont lieu toutes les 50 ms et sont comptées par paquets de 20). Si le chronomètre est démarré (pression du bouton-poussoir SW1/START ou commande via un transistor à collecteur ouvert par exemple), les interruptions incrémentent un compteur et l'affichage est mis à jour. Si le chronomètre est en mode pause (pression sur le bouton-poussoir SW2/PAUSE), le compteur ne reçoit plus rien mais conserve sa valeur en cours, qui reste affichée. Une nouvelle pression sur SW1/START redémarre le comptage là où il était arrêté. La pression du bouton SW3/MR (RAZ) remet le compteur à zéro et arrête le comptage.

Multiplexage
L'affichage est de type multipléxé, les afficheurs sont allumés les uns après les autres (assez rapidement pour que l'oeil ne s'en rende pas compte), ce qui permet d'économiser de l'énergie et de limiter le nombre de fils de câblage. Pour plus de détails, merci de vous reporter à la page Affichage et multiplexage. La fréquence de raffraichissement est de l'ordre de 300 Hz pour chaque afficheur, ce qui permet de ne pas voir les segments scintiller. Le multiplexage d'affichage est rythmé par les interruptions du Timer0.

Choix du type d'horloge
Le choix d'utiliser un quartz est justifié pour obtenir une meilleur précision, ma première version sans quartz était vraiment trop imprécise et finalement peu exploitable. Il est vrai qu'au départ je m'attendais à quelques écarts, mais pas à tant que ça (merci à ceux qui avaient réalisé cette première version et qui m'en avaient fait un retour).

Logiciel du PIC

Code source (MikroPascal Pro V6.3x) et fichier binaire compilé *.hex disponible dans l'archive suivante.
Chronomètre 001b - 16F628A (05/10/2014)
Si vous souhaitez recevoir par la poste un PIC préprogrammé et prêt à utiliser, merci de consulter la page PIC - Sources.

Prototypes

Réalisé de mon côté avec ma platine EasyPic7 et mon afficheur quatre digits sept segments.

Mon prototype
Comme l'afficheur que j'ai utilisé ne possède que 4 digits, j'ai procédé en deux étapes : minutes et secondes, puis ensuite heures et minutes.

chronometre_001_proto_001a chronometre_001_proto_001d

Prototype de Jean-Paul L
Prototype de Jean-Paul, qui fournit même les fichiers de son typon. Merci à lui !

chronometre_001b_proto_jpl_001a chronometre_001b_proto_jpl_001b

Typon de Jean-Paul L.

Circuit imprimé

Non réalisé.

Historique

05/10/2014
- Modification du logiciel pour éliminer le scintillement des afficheurs (portage multiplexage dans interruption Timer0).
- Ajout photos du prototype de Jean-Paul L., qui en passant met gracieusement à disposition le type de son circuit. Merci !
06/12/2009
- Première mise à disposition.
