Caractéristiques principales

Tension : +2.0 V à +7.0 V (version 004a) et +7.0V à +37V (version 004b)
Courant : 150 mA
Régulée : Oui

Présentation

Cet article présente deux alimentations régulées basées sur l'utilisation d'un circuit intégré de type LM723, qui offrent une excellente régulation.
La première alimentation (version 004a) est prévue pour être directement raccordée sur une source 12 V, qui peut très bien provenir d'une batterie 12 V de voiture, ou d'un classique ensemble transfo + pont de diode + condensateur de filtrage. La tension de sortie peut être ajustée entre +2 V et +7 V, pour un courant maximal de sortie ne pouvant pas excéder 150 mA.
La seconde alimentation (version 004b) permet de fournir une tension comprise entre +7 V et +37 V, pour une tension d'entrée qui devra être égale à la tension de sortie désirée augmentée de 3 V (si vous voulez une tension de sortie de 18 V, il faut une tension d'entrée d'au moins 21 V). Pour cette alimentation aussi, le courant de sortie maximal est de 150 mA.
La tension maximale d'entrée est de 40 V pour les deux alimentations.

Schéma 004a

Le schéma suivant représente l'alimentation +2 V à +7 V dans sa totalité.

Alim ajust 004a

Le coeur du montage est donc un régulateur de tension intégré de type LM723.

Schéma 004b

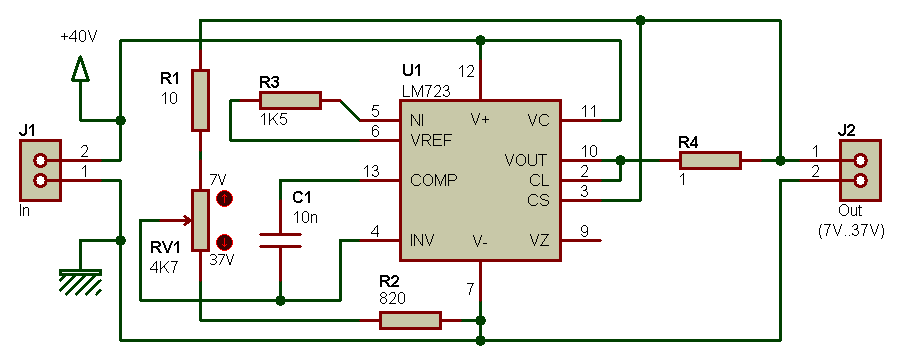

Et voici le schéma de l'alimentation +7 V à +37 V.

Alim ajust 004b

Même circuit intégré, mais un cablage un peu différent qui permet une excursion de la tension de sortie sur une plage de tensions plus élevée.
