Présentation

Je ne suis pas un joueur sur PC. Je n'ai pas acheté la dernière carte vidéo à je ne sais combien d'instructions à la seconde et au RAMDAC turbinant à 8 GHz, et qui chauffe du tonnerre, non de non. Mais j'essaye de faire de la musique avec mon PC, et il est vrai que le bruit généré par l'ensemble des composants est vraiment fatiguant. Et que dire des prises de son quand je sortais mon électrostatique ! j'étais obligé d'utiliser un noise-gate pour diminuer la gêne liée au bruit de fond lors de mes montages, et vous imaginez que ce n'est pas la meilleure des solutions. J'en avais marre, alors j'ai décidé de me lancer dans la réduction du bruit produit par mon PC. Ce petit article n'est pas du tout un tutoriel ni un guide, il ne s'agit que d'un petit résumé où je dis ce que j'ai fait et où j'ai constaté les meilleurs améliorations. Je me suis même attaqué à un de mes portables qui commençait à m'user sérieusement.

Que faire pour réduire le bruit ?

Ne sachant pas trop par où commencer, j'ai pris mon clavier entre mes mains et ai tapé "PC silencieux" dans Google. Ca m'a suffit, et il est inutile de remettre ici les liens sur lesquels je suis tombé, puisque vous pouvez faire la même chose chez vous. Voici donc en grandes lignes les différentes étapes qui permettent de diminuer le bruit du PC :

Echange des ventilateurs bruyants par des modèles moins bruyants
Ca semble tout bête, mais c'est sur ce point que les résultats se font le plus sentir. Comptez donc le nombre de ventilateur dans votre PC : celui des panneaux avant, arrière et supérieur, celui du microprocesseur, celui de la carte vidéo, celui de l'alimentation secteur... Bien entendu vous pouvez en avoir moins ou plus selon votrre configuration, mais même un seul peut apporter une contribution au bruit vraiment incroyable.

Suspension des ventilateurs
Les vibrations qu'ils causent en tournant sont transmises au boîtier de l'ordinateur et peuvent causer des résonnances assez importantes. Le remplacement de leur fixation vis (métal ou plastique) par des attaches en caoutchouc (silent-bloc) réduit la transmission des vibrations. Ce type de fixation caoutchouc est généralement à usage unique, il est assez difficile de ne pas les casser lors du démontage ultérieur du ventilateur. Pensez donc à conserver en stock au moins quatre ou cinq pièces de ce type, pour un échange d'urgence éventuel.

Optimisation des flux d'air
La présence d'un cache (non anti-poussière) devant les ventilateurs réduit la capacité de ventilation et peut créer des turbulances d'air qui peuvent se traduire par du bruit additionnel (évitez les caches en forme de tête de mort). A l'intérieur du PC, les divers composants doivent se sentir à l'aise. Pour bien faire, chacun devrait disposer d'un peu d'espace libre autour de lui (on ne parle pas des mini-PC genre barbones). L'évacuation de la chaleur que chaque élément dégage y est ainsi facilité. Le rangement des câbles à l'intérieur du PC peut faire sourire certains, mais c'est une bonne pratique, qui permet une meilleur circulation de l'air. Le but est bien de faire entrer de l'air frais dans le boîtier et de faire sortir l'air réchauffé. Alors aidons-le un peu dans cette tâche et limitons les obstacles dans son trajet.

Réduction de la vitesse des ventilateurs
Les ventilateurs sont d'autant plus bruyants qu'ils tournent vite, c'est valable pour tous les modèles. Il existe des petits régulateurs de vitesse que l'on peut placer dans le trajet de l'alimentation du ventilateur, permettant de trouver un bon compromis entre vitesse et élévation de température (baisser beaucoup la vitesse diminuera le bruit du ventilateur, mais les éléments refroidis par ce dernier vont plus chauffer). En cas de diminution importante de la vitesse de rotation des ventilateur, il est conseillé d'opérer une surveillance de la température des éléments que ces ventilateurs sont censés refroidir. Il existe pour cela des petits boîters bien pratiques au format 5,25 pouces qui intègrent les fonctions régulation vitesse et sondes températures 4 voies, c'est ce que j'utilise (pratique car on dispose d'une fonction alarme en cas de dépassement des seuils de température spécifiés).

Suspension du ou des disques durs
Même chose que pour les ventilateurs. L'insertion de silent-bloc entre disque dur et boîtier du PC permet de freiner relativement bien les vibrations. La contrainte principale de ce système est que les silent-bloc pour disque dur sont assez larges, et imposent l'utilisation d'une unité 5,25 pouces au lieu d'une unité de 3,5 pouces (pour un seul disque dur). La suspension peut aussi être assurée par de gros élastiques ou par des vis en plastique associées à des rondelles en caoutchouc.

Remplacement des ventilateurs par des systèmes à caloduc (heatpipe)
J'ai parlé tout à l'heure de l'emploi de ventilateurs dit silencieux, mais il y a encore plus silencieux que le ventilateur : l'absence de ventilateur. Le ventilateur est utilisé pour déplacer l'air chaud d'un endroit à un autre. Le systèmes à caloduc (heatpipe) joue exactement le même rôle, mais de façon entièrement passive, sans élément mécanique en mouvement, et est donc totalement silencieux. Il est basé sur le pouvoir élevé de transmission de la chaleur que possèdent certains gaz (meilleur que l'air), la transmission de chaleur s'effectuant de façon naturelle. Ce type d'élement peut ressembler à ce qui se fait de mieux et on peut se demander alors pourquoi les ventilateurs existent encore. Mais allez donc jetez un oeil de vous-même sur les prix, dimensions et poids de telles pièces. Reccueillez aussi les avis des utilisateurs sur les forums spécialisés (en ce qui concerne les températures relevées) et vous comprendrez que le ventilateur reste encore une solution viable pour quelques temps encore. Terminons en précisant que chaque ventilateur du PC peut ainsi être remplacé par un tel système de refroidissement passif, qu'il s'agisse du ventilateur du microprocesseur, de celui de la carte graphique ou de l'alimentation. Certaines marques (telle Zalman) proposent même des PC garantis totalement silencieux, basés sur ce principe. Faut avoir des sous et ne pas avoir besoin d'une machine de guerre, c'est tout...

Nettoyage régulier des ventilateurs et dissipateurs thermiques
La poussière qui se dépose entre les ailettes des dissipateurs thermiques et sur les pales des ventilateurs réduit considérablement leur efficacité de refroidissement. En conséquence, la chaleur s'évacue moins facilement du PC et comme ça chauffe plus à l'intérieur du boitier, les ventilateurs tournent plus longtemps et/ou plus vite - si leur vitesse est asservie à la température bien sûr. Ce qui augment le bruit. J'ai l'habitude de nettoyer régulièrement mon PC "bureautique" mais ne l'avais encore jamais fait pour mon PC portable. Ce dernier, que je possède depuis cinq ans, s'est mis à faire de plus en plus de bruit, mais j'avais mis ça sur le compte de l'ajout récent de barrettes de mémoire vive, qui selon moi devait augmenter la température interne (les composants d'un PC portable sont tout de même bien confinées). Et puis un jour j'en ai eu vraiment marre de ses sifflements stridents, et j'ai décidé de l'ouvrir pour voir s'il y avait du ménage à faire. Bien m'en a pris, car l'amas de poussière que j'ai constaté était bien supérieur à ce que me laisser présager la vue rapide des ouies d'aération. Vu de l'extérieur, ça ne semblait pas spécialement sale à l'intérieur...

mao_optimisation_pc_bruit_001a

Une fois le boitier ouvert, le premier constat se résume à la quasi-absence de poussière sur les ailettes des dissipateurs thermiques en cuivre.

mao_optimisation_pc_bruit_001b mao_optimisation_pc_bruit_001c mao_optimisation_pc_bruit_001d mao_optimisation_pc_bruit_001e

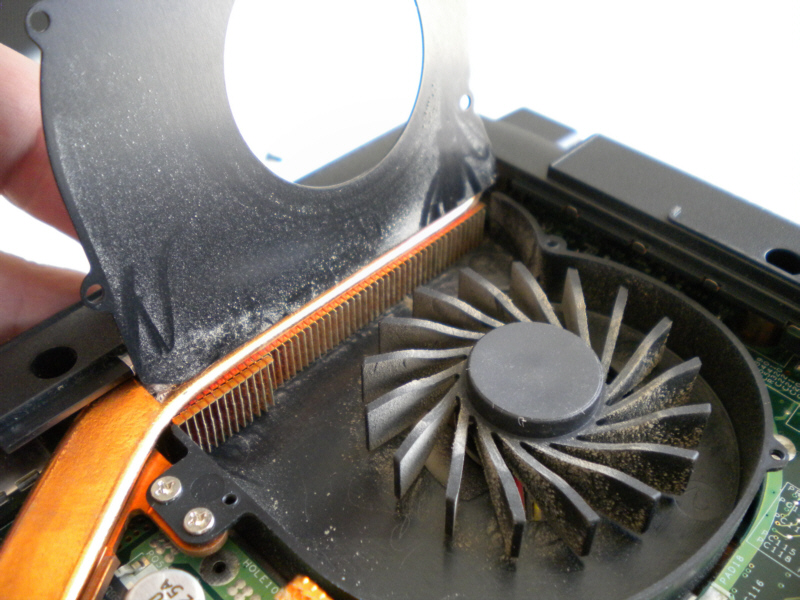

Mais les choses se corsent après ouverture du couvercle du ventilateur... On ne peut pas dire que les pales sont totalement encrassées, mais les ouies d'aération sont complètement obstruées.

mao_optimisation_pc_bruit_001f mao_optimisation_pc_bruit_001g mao_optimisation_pc_bruit_001h mao_optimisation_pc_bruit_001i

Après dépoussièrage et remontage, je peux vous dire que le résultat s'est tout de suite fait entendre.

mao_optimisation_pc_bruit_001j mao_optimisation_pc_bruit_001k

Alors qu'auparavent le ventilateur se mettait en seconde vitesse au bout de deux minutes et passait la troisième au bout de dix minutes environ, il reste maintenant en première (basse) vitesse même au bout de plusieures heures de fonctionnement ! Certes il passe encore la seconde de temps en temps selon le travail que je faire faire au processeur (la simulation sous proteus demande parfois pas mal de ressources), mais je retrouve mon PC d'au moment l'achat, et je peux dire que c'est vraiment appréciable.

Remplacement de la pâte thermique
Je connais la pâte thermique pour avoir moi-même assemblé plusieurs ordinateurs, mais je n'avais jamais eu l'idée de démonter les dissipateurs thermiques pour une autre raison que de changer la seule pâte en question. Merci à Yann de m'avoir écrit pour me suggérer d'ajouter ce point à la suite des autres. Selon l'usage (plus ou moins intensif) de l'ordinateur, il peut être judicieux de remplacer la pâte en place (assechée ou partiellement évaporée) par de la neuve de bonne qualité. En n'oubliant pas qu'il ne faut pas en mettre trop et qu'elle doit être parfaitement bien étalée. Pas de trou ni de bosse, pour une "mise en parallèle" la plus parfaite possible entre élement chauffant et dissipateur.

Isolant phonique ?
Yann parle aussi des isolants phoniques dont on vante l'absorbtion des vibrations et du bruit. Certaines des plaques que l'on peut trouver et qui se fixent au boîtier offrent effectivement une isolation phonique parfois assez conséquente, mais au détriment de la dissipation thermique, puisque le but est de "boucher les trous" par où peut passer le bruit. Du coup on bouche aussi les passages d'aération pour les flux d'air chauds qui devraient sortir du boitier. Bref, un peu moins de bruit mais un échauffement plus important qui peut conduire à accélérer la vitesse de rotation des ventilateurs et le vieillissement de la machine... cercle vicieux !

Ce que j'ai fait pour mon PC dédié audio / vidéo N°1

La majorité de ce qui est décrit ci-avant, sauf pour les suspensions ventilateur.

conf_info_pc_daw1_001a conf_info_pc_daw1_001b

Premier constat au vu de ces photos : un espace libre assez conséquent, qui facilite les manoeuvres et le passage de l'air.

Remplacement du boîtier PC
Première raison : plus de place, afin d'assurer une meilleure circulation de l'air entre les divers élements du PC. Deuxième raison : je voulais plus d'emplacement 5,25 pouces pour mes disques durs (j'en parle plus loin). Après moults recherches, mon choix s'est porté sur un boîtier Cooler Master Stacker RC-830. J'avoue avoir bien hésité entre celui-ci et le Antec P180 (bien moins cher), j'ai penché pour le Stacker un peu suite à lecture d'avis d'utilisateurs.

Remplacement du ventirad d'origine
Remplacement du ventirad (ventilateur + radiateur) livré d'origine avec mon processeur Intel P4 / 3,6 GHz, par un Zalman CNPS7700-AlCu. Excellent accessoire que ce dernier ! Le ventilateur du système Zalman est plus gros et n'a pas besoin de tourner aussi vite pour générer un flux d'air de même amplitude. Moins de bruit (c'est très audible) pour un bien meilleur refroidissement. Que demander de plus !

Remplacement du ventilateur équipant d'origine ma carte graphique
Remplacement du ventilateur équipant d'origine ma carte graphique Asus GT6600 (PCI express), par un ventilateur Zalman VF700-AlCu. On peut choisir d'alimenter le ventilateur soit en 5 V soit en 12 V, j'ai choisi le mode 5 V qui suffit amplement et qui semble avoir la faveur de la majorité des utilisateurs. C'est la modification qui le plus amélioré les choses, et c'est peu de le dire. Je garde de côté le module radiateur / ventil d'origine au cas où, mais je doute avoir un jour le besoin ou le courrage de le remettre en place. C'est depuis le remplacement de ce ventilateur que je me demande si mon PC a bien démarré quand j'appuis sur le bouton de mise en marche.

Remplacement des ventilateurs d'origine 12 cm x 12 cm situés en face avant du boitier
Remplacement des ventilateurs d'origine 12 cm x 12 cm situés en face avant du boitier (aspiration) et en face arrière (extraction), par des modèles PAPST 4412-F/2GL. Je les fais tourner à mi-régime, mais même à pleine vitesse, il sont parfaitement supportables (leur bruit n'est pas désagréable). J'ai également acheté un ventilateur PAPST 8412-N/2GL 8 cm x 8 cm pour un autre PC de la maison, et là aussi, c'est le jour et la nuit !

Remplacement de l'alimentation secteur
Remplacement de l'alimentation secteur par une Antec True Power 550. J'aurai certes pû ne remplacer que les deux ventilateurs de l'ancienne alim, mais comme je devais monter un PC pour mes enfants, je me suis trouvé l'excuse. Je remplacerai de toute façon les ventilateurs de cette ancienne alim (par des PAPST 8412) , au moment de son démontage pour son nettoyage semestriel (j'enlève la poussière de mes PC et des alims - que je dois démonter - tous les 6 mois, début janvier et début juillet).

Suspension des disques durs
Je dispose de quatre disques durs internes : un pour le système d'exploitation et pour les applications, et les trois autres pour le stockage de mes données audio / vidéo. J'ai utilisé quatre silent-bloc (Référence Hard disk stabilizer) pour le disque dur système, et j'ai monté les trois autres disques dur dans un coffret isolé du boîtier par quatre grosses rondelles isolantes en caoutchouc (d'origine dans le boîtier). Les quatres disques durs utilisent des espaces 5,25 pouces et sont très bien aérés (et ventilés pour les trois A/V).

Ajout d'un système de régulation de vitesse de rotation des ventilateurs
Ajout d'un système de régulation Akasa Fan controler AK-FC-03 pour me permettre d'ajuster manuellement et aisement la vitesse des ventilateurs, et pour surveiller la température interne en différents endroits du boitier (quatre sondes de température sont livrées avec ce système). Je pensais pouvoir utiliser une des quatres voies de régulation pour le ventirad processeur, mais l'absence de retour d'info rotation provoque la mise en protection de la carte mère lors du démarrage. Il y a surement une astuce pour contourner ce problème sans désactiver la surveillance rotation du ventilateur, mais je n'ai pas encore fouillé. Pour le moment, le petit régulateur de vitesse livré avec le ventirad Zalman est conservé pour le ventirad.

Même chose pour mon PC dédié audio / vidéo N°2

J'ai appliqué les même règles pour le dernier PC que je me suis monté pour mes montages vidéo (détails config en page Configuration).

conf_info_pc_daw2_001a conf_info_pc_daw2_001b

J'ai désinstallé mon quadruple régulateur de vitesse de l'ancien PC pour le monter dans le nouveau et je retrouve le même confort de travail sans que l'intérieur du boîtier ne fasse concurence aux étuves. Un seul petit point noir auquel je n'ai rien pu faire : un léger sifflement émis par mon disque dur SSD... et oui, ce fameux disque censé être totalement silencieux car sans pièce mécanique en mouvement ! Ce n'est pas hyper flagrant et il faut tendre l'oreille pour l'entendre. Mais quand je réécoute mes voix off au casque, ça ne m'échappe pas !

Laisser son PC ouvert ?

Victor me fait remarquer que l'on peut aussi laisser le boîtier ouvert de façon permanente, ce qui permet un refroidissement plus efficace et autorise la plupart du temps la suppression de tous les ventilateurs, exception faite de ceux refroidissant le processeur de la carte mère et de la carte graphique. Oui, c'est vrai, on peut. Attention toutefois aux objets qui pourraient atterrir de façon accidentelle dans l'ordinateur.

En résumé

Le silence total ne peut exister avec un PC, si peu que vous possédiez au moins un disque dur. Mais il faut reconnaitre qu'il est tout à fait possible d'atteindre des niveaux sonores très bas même sans caisson d'insonorisation, et cela fait vraiment très plaisir. Je suis satisfait de mes ajustements et me permet de le conseiller à quiconque en a vraiment marre et est heureux d'entendre le PC s'éteindre.

Pour le PC dédié audio / vidéo N°1
La température du microprocesseur et de la carte mère de mon PC est actuellement comprise entre 28 et 42 degrés pour usage musique (sous Cubase). En usage Montage vidéo, même chose quand je ne fais que de l'édition. Au moment de l'export final (compression MPEG), la température du microprocesseur grimpe à 60 degrés si tous les ventilateurs sont au minimum, à 54 degrés si tous les ventilateurs sont à fond. Le processeur graphique de la carte vidéo tourne quant à lui aux alentours de 40 degrés. Tous ces relevés sont faits avec une température ambiante de ma pièce de travail à 22 degrés. Il me semble que c'est correct. Je peux désormais effectuer mes enregistrements microphone à côté du PC, le bruit n'est plus du tout gênant tellement il est faible, plus besoin de mon noise-gate.

Pour le PC dédié audio / vidéo N°2
Température max UC :
Température max carte vidéo :
Température max disques durs :
Température max intérieur boîtier :
Tous ces relevés sont faits avec une température ambiante de ma pièce de travail à 20 degrés, et avec les ventilateurs en vitesse de rotation minimale (sauf pour le processeur où le ventilateur tourne légèrement au-dessus du minimum, car sinon il déclanche une alarme "rotation faible" sur mon boîtier de contrôle).

Conclusion
Le coût de tels ajustement est assez élevé il est vrai, mais il est toujours possible de procéder par petites touches : ce mois, je change les ventilos du devant et de l'arrière du PC, le mois prochain j'attaque le ventirad, et le mois suivant, je fais la peau à la carte graphique. C'est ce que j'ai fait, ne pouvant tout acheter d'un coup (surtout avec le boîtier retenu).
PC silencieux, un doux rêve ? Silence total, ne rêvez pas trop. Mais on peut vraiment mieux faire. La preuve.
Bonne chance si vous vous lancez vous aussi dans l'aventure !
