Electronique > Réalisations > Affichage et mesures > Vumètre - Redresseur 002

Dernière mise à jour : 14/10/2018

Présentation

Ce redresseur est destiné à être raccordé sur une sortie HP amplifiée, et fournit une tension continue proportionnelle à l'amplitude du signal électrique alternatif appliqué au haut-parleur. Il peut assurer l'interfaçage entre une sortie HP et l'entrée d'un vumètre à LED ou à aiguille (quoi que pour un galva à aiguille il n'y a pas grand chose à ajouter, voir page Vumètre 010).
Avertissement : ce montage est adapté pour une sortie amplifiée de quelques watts (10 watts maxi).



Pour un redressement sur une sortie ligne, préférez le montage décrit à la page Vumètre - Redresseur 001.

Schéma

Le schéma repose sur un redressement par diodes et filtrage par condensateur. La routine, quoi.

Principe de fonctionnement

Le redressement et le filtrage de la tension alternative issue de l'amplificateur et appliquée au HP sur lequel on souhaite faire le prélèvement, sont assurés par les deux diodes D1 et D2, et par les deux condensateurs C1 et C2. La tension continue de sortie peut être plus ou moins atténuée grace au potentiomètre RV1, de type linéaire (ou log si cela vous amuse). J'espère que cette longue explication ne vous aura pas trop ennuyée.

Tension de sortie

La tension continue de sortie Vout dépend de la tension alternative appliquée au HP (et donc directement de la puissance électrique "élaborée" par ce dernier). Voici dans le tableau qui suit, l'ordre de grandeur de ce que vous pouvez obtenir avec différentes puissances et impédances de HP. A noter que le potentiomètre RV1 fait légèrement chuter la tension après redressement et filtrage (quelques centaines de mV), un montage suiveur (actif) permettrait d'éviter cette chute (mais on ne serait plus alors dans le tout passif).

Tension d'entrée efficace (Vrms)	Tension d'entrée crête (Vp)	Puissance / HP	Tension de sortie Vout (avec RV1)	Tension de sortie Vout (sans RV1)
0,63 Vrms	0,89 Vp	0,1 Weff / 4 ohms ou 0,05 W / 8 ohms	0,63 Vdc	0,78 Vdc
0,89 Vrms	1,26 Vp	0,2 Weff / 4 ohms ou 0,10 W / 8 ohms	1,29 Vdc	1,50 Vdc
1,41 Vrms	2,00 Vp	0,5 Weff / 4 ohms ou 0,25 W / 8 ohms	2,68 Vdc	2,95 Vdc
2,00 Vrms	2,82 Vp	1 Weff / 4 ohms ou 0,50 W / 8 ohms	4,29 Vdc	4,60 Vdc
2,82 Vrms	4,00 Vp	2 Weff / 4 ohms ou 1 W / 8 ohms	6,55 Vdc	6,91 Vdc
4,47 Vrms	6,32 Vp	5 Weff / 4 ohms ou 2,5 W / 8 ohms	11,1 Vdc	11,6 Vdc
6,32 Vrms	8,94 Vp	10 Weff / 4 ohms ou 5 W / 8 ohms	16,3 Vdc	16,8 Vdc
8,94 Vrms	12,64 Vp	20 Weff / 4 ohms ou 10 W / 8 ohms	23,5 Vdc	24,2 Vdc

Remarques :

• On peut se questionner sur la raison d'être d'une tension de sortie plus élevée que la tension d'entrée, alors que le montage est de type passif. Rien de sorcier dans cela, on a deux diodes et deux condensateurs qui font office de doubleur de tension. SI on supprime la diode D2, on retrouve en sortie une tension un peu inférieure à la tension crête (positive) du signal d'entrée :
  Avec D1 et D2 : Vout = (Veff * 1,41 * 2) - (2 * Ud)
  Avec D2 seule : Vout = (Veff * 1,41) - Ud
  Ud étant la chute de tension dans une diode, ici 0,6 V environ.
• La présence du potentiomètre de réglage du niveau de sortie (RV1) provoque une légère baisse de la tension de sortie, car le courant circulant dans les diodes est un peu plus élevé (ce qui entraîne chez elles une chute de tension supérieure). La colonne "Tension de sortie Vout sans RV1" indique des valeurs lues avec un voltmètre numérique (impédance d'entrée min de 1 MO).
• Du fait du seuil de conduction des diodes, on estimera que la puissance minimale pour un fonctionnement correct du montage, est de l'ordre de quelques centaines de mW.
• Les diodes proposées ici (diodes de commutation 1N4148) conviennent pour une tension d'entrée ne dépassant pas 9 Vrms (environ 20 W sur 4 ohms). Au-delà de cette valeur, le courant qui traverse les diodes peut les endommager (crêtes dépassant 200 mA quand les condensateurs sont déchargés). Il est bien sûr possible d'utiliser des diodes de redressement de type 1N400x, qui supportent 1 A en permanence (et bien plus en crête).

Attention !

Pour des puissances supérieures à 5 W sur 8 ohms ou supérieures à 10 W sur 4 ohms, la tension de sortie commence à devenir potentiellement dangeureuse pour certains circuits électroniques. Ne cablez pas ce montage en sortie d'un ampli de sono de 200 W !!!

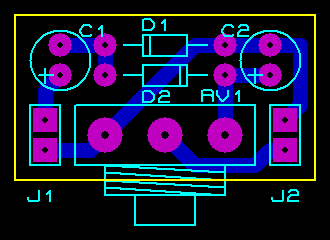

Circuit imprimé

Pas forcement besoin d'un circuit imprimé quand il y a si peu de composants, mais bon.

Historique

14/10/2018
- Ajout de précisions (remarques) sur les valeurs de la tension de sortie Vout.exprimées dans le tableau récapitulatif.
12/04/2007
- Première mise à disposition.
