Mesures > Vumètre 009b - Pro
Dernière mise à jour : 07/01/2024Présentation
Ce vumètre est basé sur l'emploi d'un LM3915, il s'agit d'une version modifiée (et améliorée) du Vumètre 009.
Contrairement à d'autres versions de vumètres à base de LM3915 publiées ici et là (y compris sur mon site), les niveaux visualisés ici correspondent vraiment aux seuils indiqués, de -21 dBu à +6 dBu, par pas de 3 dB.
La tension d'alimentation requise pour ce vumètre est une tension simple (unique) de +12 V.
Schéma
La partie affichage est confiée à un classique LM3915, tandis que le redressement du signal audio utilise quelques astuces...
Schéma volontairement embrouillé
Etage d'entrée / redressement
L'étage d'entrée assure un redressement sans seuil, de façon à conserver une tension de commande pertinente sur toute l'étendue de la plage de mesure, soit de -21 dBu à +6 dBu. Le seul réglage consiste à positionner le curseur de RV1 pour que la LED +6 dBu s'allume tout juste quand on applique à l'entrée du montage un signal sinus de 1 kHz / +6 dBu (1,55 Vrms). L'astuce porte sur le redressement sans seuil du signal audio avec un AOP, alors que la tension d'alimentation générale n'est pas symétrique (double).Section affichage
Elle est encore une fois confiée au circuit intégré spécialisé LM3915 qui permet de piloter 10 LED. Ce dernier intègre un réseau diviseur de tension et autant de comparateurs de tension que de sorties pour LED. Il suffit de lui appliquer une tension continue dans une plage de tensions données, pour qu'il allume une ou plusieurs LED à la fois. La broche 9 du LM3915 permet de choisir le mode d'affichage. Quand cette broche est laissée en l'air (non raccordée), l'affichage se fait en mode Point (Dot), et quand cette broche 9 est raccordé au pôle positif de l'alimentation, l'affichage se fait en mode barre (Bar) - c'est le mode choisi ici. La tension dont on souhaite visualiser l'amplitude est appliquée sur la broche 5, appelé Sig (Signal). L'écart de "sensibilité" entre chaque LED est de 3 dB.Alimentation
Le montage doit être alimenté sous une tension comprise entre +9 V et +12 V. Un circuit de régulation a été prévu pour limiter la dissipation thermique du LM3915 quand toutes les LED sont allumées.
Prototype
Réalisé conformément au dessin d'implantation (PCB) montré plus loin.
Le circuit fonctionne comme attendu, avec un temps de relâchement légèrement supérieur à celui du vumètre 009. Là aussi la consommation totale s'élève à 140 mA quand toutes les LED sont allumées. C'est sans surprise, puisqu'ici encore c'est un LM3915 qui pilote les LED.

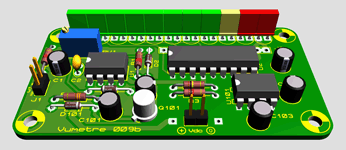

Circuit imprimé (PCB)
Réalisé en double face.
Le connecteur J2 a été ajouté pour faciliter le raccordement du module vumètre à une interface 230 V de puissance, pour créer un vumètre géant. Il est pour cela possible (par exemple) d'utiliser deux interfaces parallèles 003cb, chacune pilotant 5 lampes 230 V.
Remarque : si ce vumètre est raccordé à une interface externe via J2, il ne faut pas câbler en même temps les 10 LED LED1 à LED10.
Historique
07/01/2024
- Première mise à disposition.
