Présentation

Le testeur de fusibles décrit ici permet de tester rapidement un fusible (c'est un comble), c'est un outil qui peut se révéler pratique à l'usage surtout si vous n'avez pas de multimètre. L'état du fusible est confirmé visuellement par une led et auditivement par un petit buzzer, ce dernier pouvant être déconnecté si bébé dort à côté (la fonction de détection automatique de présence bébé n'est pas implémenté dans cette version).

Avertissement

Le fusible à tester doit impérativement être sorti de son contexte d'utilisation, c'est à dire être isolé de tout circuit, comme si vous veniez de le sortir de son emballage d'origine. Il est hors de question de tester le fusible en circuit, équipement sous tension ! Tester un fusible sous tension est possible, mais avec une autre méthode, non décrite ici.
(merci Marc).

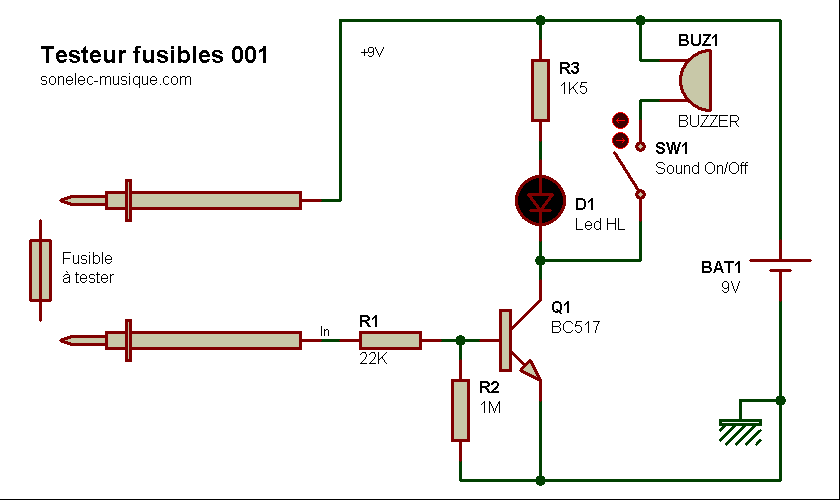

Le schéma

Il est tellement simple que ça donne envie d'acheter des fusibles.

testeur_fusibles_001

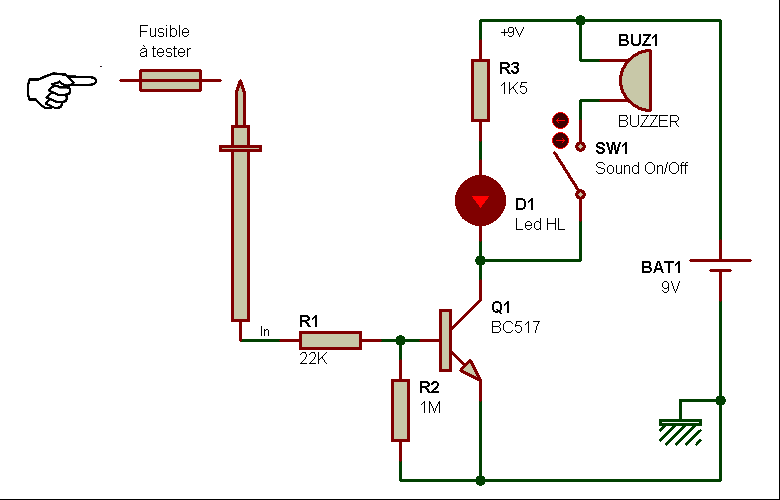

Pour que la led D1 s'allume ou pour que le buzzer se fasse entendre, un courant suffisant doit circuler dans ces composants. Ce courant est de quelques mA, c'est ce même courant qui circule dans la jonction collecteur du transistor Q1. Et pour qu'un courant de quelques mA (milli-ampères) puisse circuler à ce niveau, il faut faire circuler un courant de l'ordre du uA (micro-ampère) dans la base du transistor. Le gain du transistor choisi ici est en effet très important car il s'agit d'un transistor de type darlington, équivalent à deux transistors standards montés en cascade et dont les gains sont multipliés l'un à l'autre. L'intérêt d'un gain aussi important ? Permettre aux indicateurs sonores et lumineux de s'activer même si le fusible ne touche pas directement les deux pointes de touche et qu'il y a un doigt entre les deux. L'intérêt de mettre un doigt entre les deux ? Passer moins de temps à faire le test de validité du fusible. Car celui qui a essayé de vérifier l'état d'un fusible avec un ohmètre le sait, il n'est pas toujours très commode de tenir le fusible en même temps que les deux pointes de touches. Et vous savez quoi ? Si vous habitez dans une maison dotée d'une distribution d'énergie 50 Hz (ces fameuses maisons avec des prises de courant sur les murs et des ampoules qui s'allument quand on active un interrupteur), il est même possible que l'indicateur se manifeste en ne touchant que la base du transistor avec le fusible que vous tenez entre les doigts, sans aucun autre point de référence...

testeur_fusibles_001b

Si vous avez cette chance, les manips n'en seront que facilitées.

Remarque concernant le choix du buzzer : vous devez utiliser un buzzer en version électronique avec oscillateur intégré, pas un buzzer électromécanique.
