Dernière mise à jour : 20/05/2012Présentation
Ce montage est destiné à être utilisé avec une platine disque vinyl dotées de sorties analogiques (RCA). Il assure la double fonction de correction RIAA et de préamplification. Ce montage convient pour une cellule MM (Moving Magnet, aimant mobile), et ne convient pas pour une cellule MC (Moving Coil, bobine mobile).
Schéma
Ce schéma ne fait appel qu'à des composants classiques, que vous n'aurez aucune difficulté à trouver chez tout revendeur de composants électroniques.
Adaptation d'impédance
Les entrées Gauche et Droite s'effectuent toutes deux sur une résistance de 47Kohms (R2 et R7) qui fait office de résistance de charge pour la cellule de la platine disque.Correction RIAA et amplification
L'amplification et la correction RIAA sont assurées par un double amplificateur opérationnel NE5532, réputé pour son faible niveau de bruit, et les composants associés. Il existe d'autres circuits intégrés plus performants que le NE5532, voir page AOP et audio. La correction en fréquence suit une courbe dont la forme dépend de la valeur des résistances et condensateurs utilisés autour des AOP : R3 à R5 et C2 à C4 pour la voie gauche (partie supérieure du montage), R8 à R10 et C6 à C8 pour la voie droite (partie inférieure du montage). L'amplification (gain) en tension est définie par la valeur des résistances précitées.Alimentation
L'alimentation doit être de type symétrique, +/9V à +/-15V (max +/-18V). L'alimentation symétrique 001 et l'alimentation symétrique 002 décrites ailleurs sur ce site conviennent très bien. Un découplage local est assuré par les réseaux RC constitués de R11, C7 et C8 pour la branche positive de l'alimentation, et de R12, C9, C10 pour la branche négative. Pour que ce découplage soit efficace, les quatre condensateurs de découplage précités doivent être placés au plus près des broches d'alimentation du circuit intégré NE5532 (bornes 4 et 8).Prototype

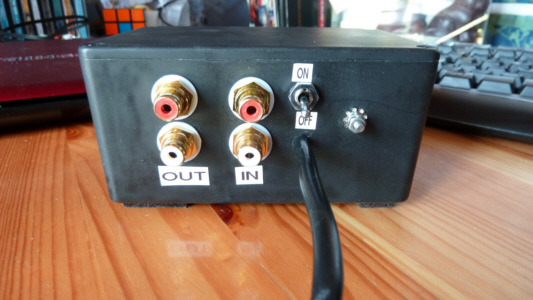

Réalisé par Rémi B, que je remercie pour son retour et pour les photos.
Message de Rémi :

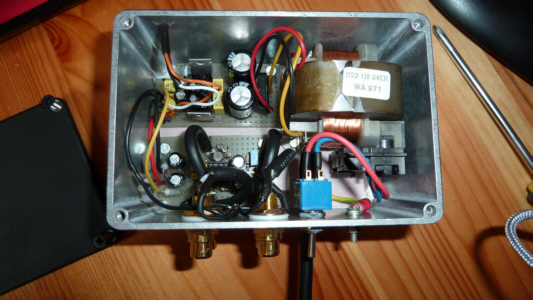

J'aimerai vous faire part de la réalisation de votre préampli RIAA 01 dont je met en pièce jointe quelque photos. Celui ci fonctionne très bien malgré un léger bourdonnement, seulement perceptible quand il n'y a pas de son en entrée. Ceci et du sans doute du au fait que j'ai choisi un boîtier très limite niveau taille ou tout rentre juste.
L'utilisation d'un transformateur d'alimentation juste à côté du préampli peut être la cause du petit bourdonnement, même si ce transfo présente des fuites magnétiques très faibles. Il ne faut pas oublier que tout préampli RIAA apporte une amplification très grande dans les graves. Dans les appareils haut de gamme, le transformateur est dans un boîtier séparé. En tout cas, merci pour ce retour.
Circuit imprimé

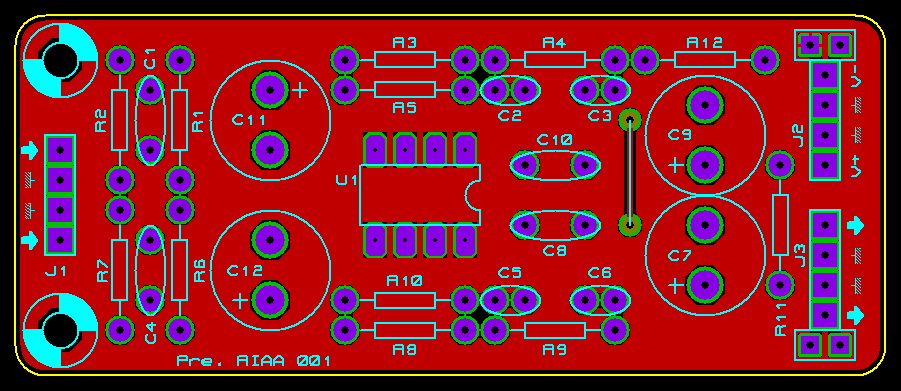

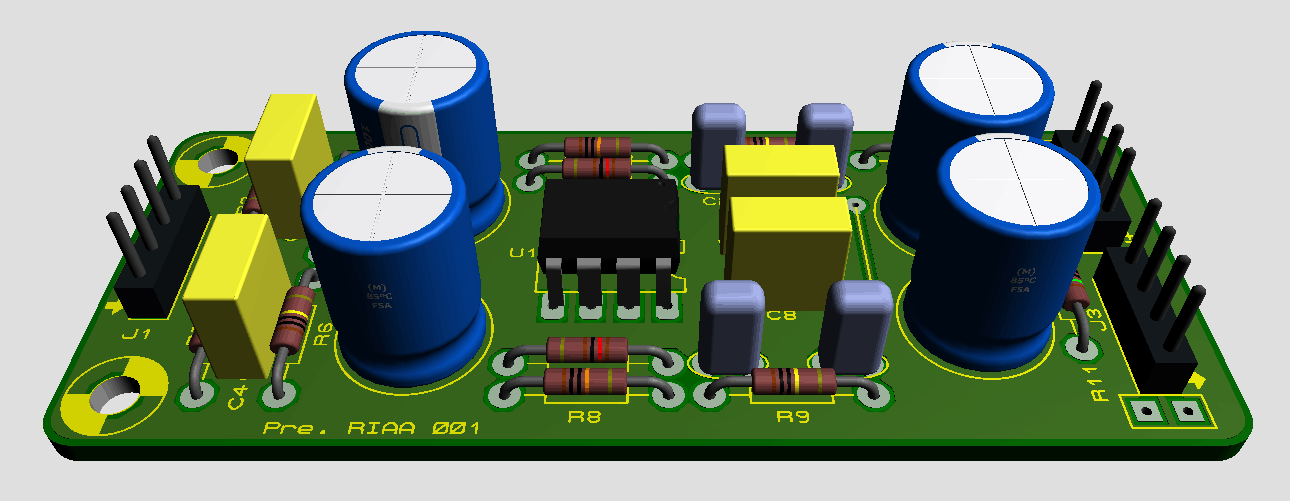

Voici un exemple de réalisation de circuit imprimé :
Typon aux formats Bitmap 600 dpi et PDF
Historique
20/05/2012- Ajout photos prototype de Rémi B.
20/02/2007
- Première mise à disposition.
