Electronique > Réalisations > Preamplificateurs > Préampli micro 040
Dernière mise à jour : 08/11/2026Présentation
Ce préamplificateur a été conçu pour amplifier le signal issu d'un microphone dynamique ou électrostatique. L'entrée sur connecteur XLR est symétrique (balanced) et le gain peut être ajusté entre +10 dB et +60 dB (éventuellement jusqu'à +70 dB).
Là encore, très faible bruit
de fond, large bande passante et distorsion
réduite
étaient en tête de liste dans le cahier des charges.
Ce préampli
s'appuie sur un THAT1580 ou THAT1583 proposé dans un boîtier CMS
(QFP) vraiment pas facile à souder à la main !
Avertissement
Je n'ai pas l'intention de réaliser ce préamplificateur. Dessin du PCB uniquement pour me maintenir en forme (complément indispensable de mes séances de gym en semaine).

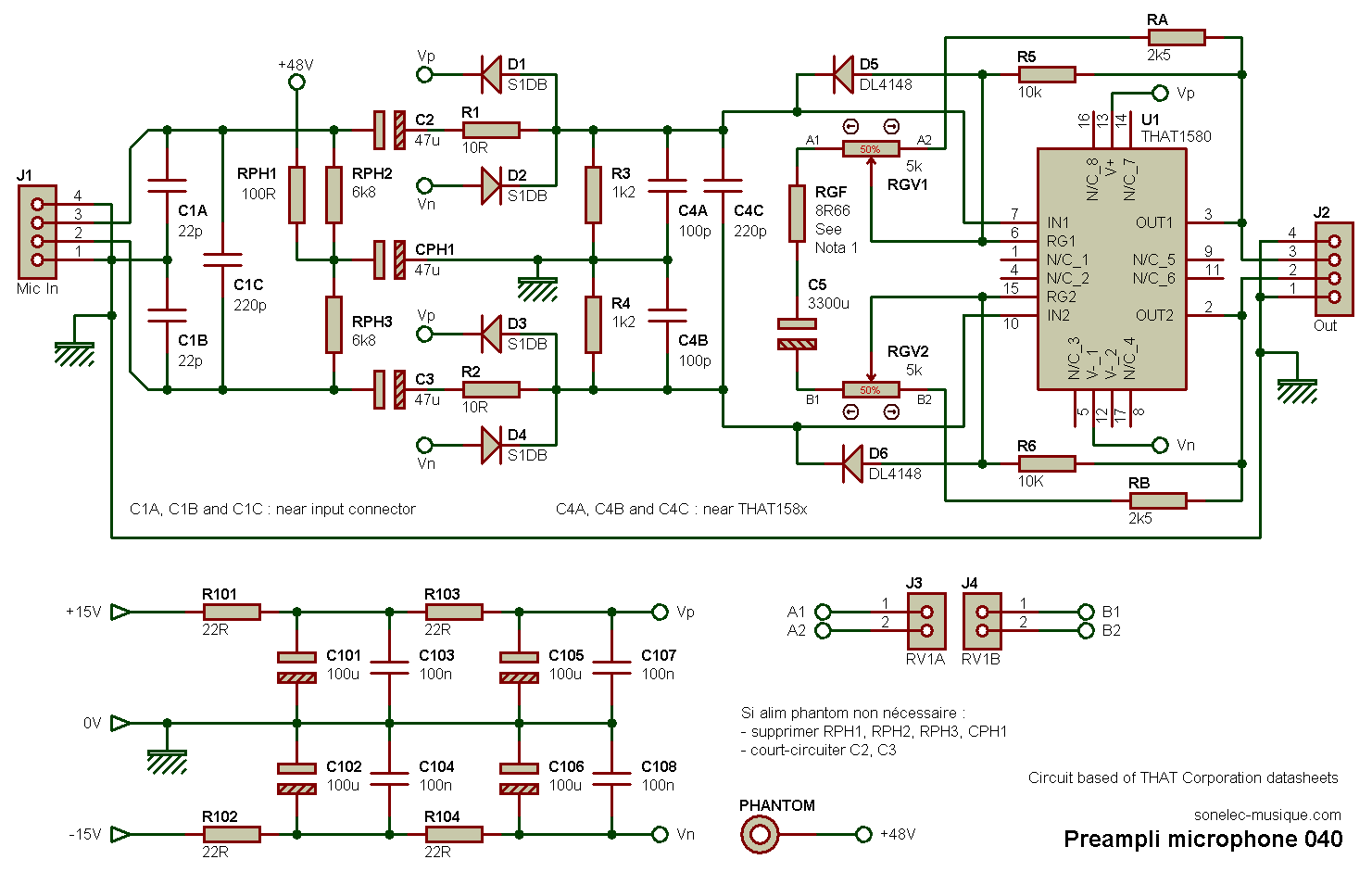

Schéma 040
Schéma basé sur les propositions de THAT-Corp dans les datasheets des THAT1580 et THAT1583.
Alimentation
Le circuit réclame une tension d'alimentation symétrique de valeur comprise entre +/-5 V et +/-18 V.Gain, niveau max et bande passante
Le gain est déterminé par la valeur de la résistance câblée entre les broches RG1 et RG2 (broches 6 et 15) du THAT158x, selon un procédé similaire à celui adopté sur les ancètres THAT1510 et THAT1512 (dans ces anciens circuits, les résistances RA et RB sont intégrées et leur valeur ne peut donc pas être modifiée). Tel que montré dans le schéma proposé ici, le gain dépend donc de RA, RB, RGF, RGV1 et RGV2 (ces deux derniers éléments sont mécaniquement couplés, il s'agit d'un potentiomètre double possédant une courbe de variation anti-log). Le datasheet du THAT1580 indique que le gain différentiel Av est défini par la formule suivante :Av = 1 + [(RA + RB) / RG]
où RG = RGF + RGV1 + RGV2
Quand RG diminue, le gain augmente.
Quand le circuit est ouvert entre les broches RG1 et RG2, le gain est
de 0 dB.
Remarques
:
- Pour garantir la stabilité du circuit, la valeur de RA et RB doit être égale ou supérieure à 2k (à noter au passage que la bande passante se réduit quand la valeur de RA et RB augmente).
- Il est important que les deux sections du potentiomètre soient appairées.
- Quand le curseur de RGV1 et RGV2 s'approche de RGF, RG diminue et RA et RB augmentent.
- La valeur de la résistance RGX détermine le gain max (quand RGV1 et RGV2 sont en position min).
- Le condensateur C5 n'est pas obligatoire, mais très vivement recommandé. De sa valeur dépend la fréquence de coupure basse (plus la valeur du consensateur est élevée et plus la fréquence de coupure descend).
Contrôle numérique du gain
La société THAT Corp propose une solution de contrôle de gain effectué de façon logicielle et tout à fait optionnelle, avec un circuit de commande dédié THAT5171 (ou THAT5173) parfaitement adapté au préamplificateur THAT158x. Le THAT517x dispose d'une interface SPI pour le dialogue avec un microcontrôleur et d'une cellule analogique composée d'un réseau de résistances fixes et de commutateurs FET. C'est cette cellule analogique qui remplace les résistances et le potentiomètre de réglage de gain.
L'utilisation de ce genre de circuit, qui comporte en même temps de l'analogique et du numérique, réclame une conception très soignée du circuit imprimé, tout comme cela est requis pour les convertisseurs A/N ou N/A.
Alimentation fantôme
Une alimentation fantôme de +48 V a été prévue pour les microphones électrostatiques. Si ce préampli doit toujours être utilisé avec un microphone dynamique "purement passif" (sans pré-préampli intégré) alors les composants associés à l'alimentation fantôme peuvent être omis (détails sur schéma).
Schéma 040b
Version identique à la première (schéma 040) mais avec un étage de sortie plus élaboré.
Les deux AOP ajoutés à l'étage de sortie confèrent au montage une meilleure symétrie et une meilleure stabilité en cas d'utilisation d'un câble de grande longueur en sortie.
Prototype

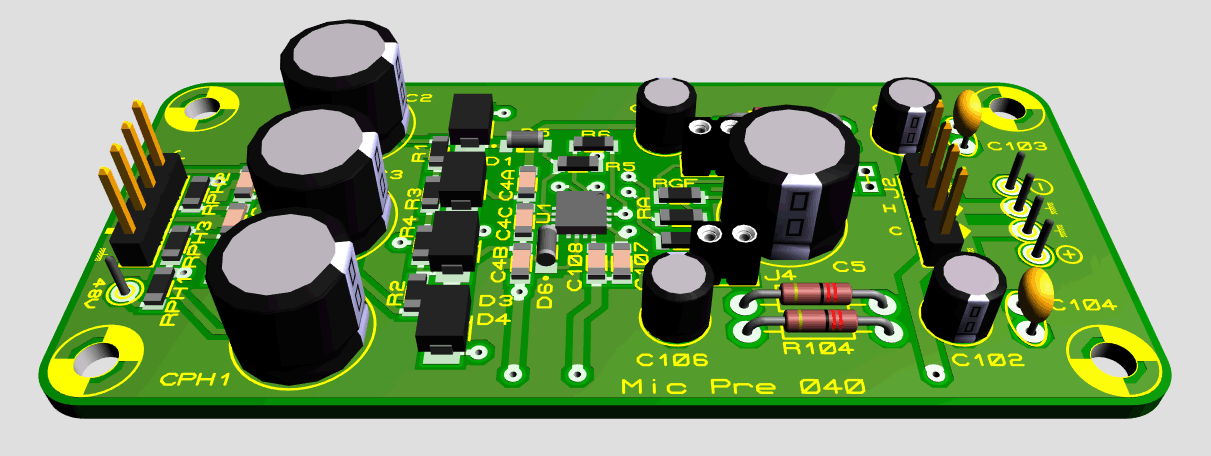

PCB dessiné pour la version 040, mais non fabriqué.
Circuit imprimé (PCB)

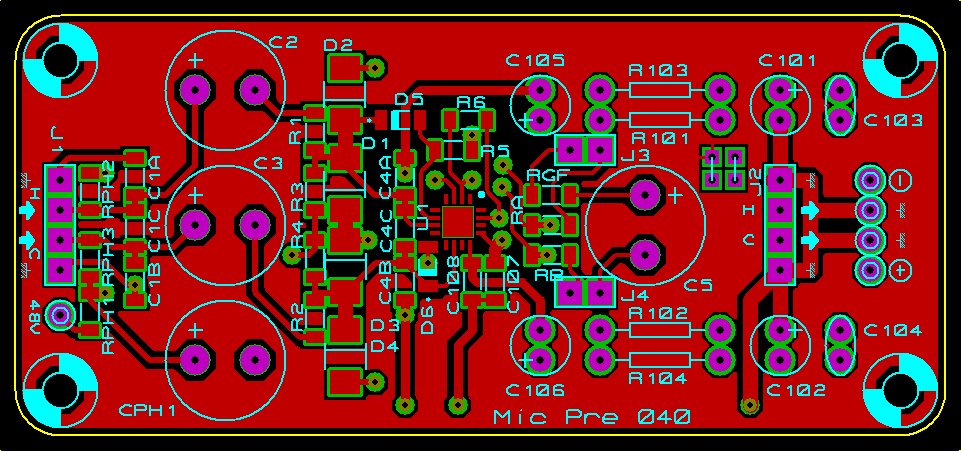

Circuit dessiné en double face pour la version 040, dimensions 78 x 35 mm. L'utilisation d'un circuit intégré au format QFN-16 broches (THAT1580 ou THAT1583) ne simplifie pas la tâche d'assemblage avec de classiques doigts humains...
Fichiers de fabrication du PCB non disponibles en libre service.
Historique
08/11/2026
- Ajout schéma 040b (PCB pas dessiné pour cette version 040b).
- Connexion à la masse du pad sous le circuit THAT18x (broche 17), connexion omise dans la version précédente.
13/09/2026
- Première mise à disposition.
