Préamplificateur professionnel pour microphone, avec INA849.
Schéma
Le schéma est très similaire à mes anciens préamplis à base de
SSM2019 ou THAT1510/1512.
Le circuit intégré amplificateur INA849 n'existe pas en version DIL traversante, on le trouve uniquement en CMS. Pas grave, on s'adapte.
Descriptif
Pas de grande nouveauté ici. J'ai simplement remplacé l'amplificateur THAT1510 de mon préampli micro 022 par un amplificateur INA849, la structure du schéma est quasiment inchangée. Tout au plus peut-on remarquer le changement de valeur de quelques composants.
Le INA849 est présenté par son fabricant Texas Instrument comme un amplificateur différentiel de très haute qualité et ultra-faible bruit (1 nV par racine de hertz), mais on sait que pour bénéficier des hautes performances d'un tel circuit, il faut que l'environnement s'y prête : routage rigoureux du circuit imprimé et alimentation sans faille (très bien filtrée).
Le gain du INA849 est donné par la formule suivante :
G = 1 + (6000 / RG)
On peut donc déjà affirmer que le gain sera de 2 (+6 dB) si RG = 6k0 et que cette valeur de 6k0 pourrait bien être celle de "butée min" (réglage du gain au minimum). De même, on peut dire que si RG est égale à 6R0, le gain sera très proche de 1000 (soit +60 dB). Adopter un réglage de gain en tension dépassant les 1000 (donc supérieur à +60 dB) est théoriquement envisageable avec une résistance RG de valeur inférieure à 6R. Mais comme c'est aussi le cas avec d'autres préamplificateur pour microphone, il est difficile de trouver un potentiomètre dont la courbe de variation colle vraiment bien avec les besoins pratiques (et je ne parle même pas de la courbe de variation dudit potentiomètre)...
Circuit imprimé (PCB)

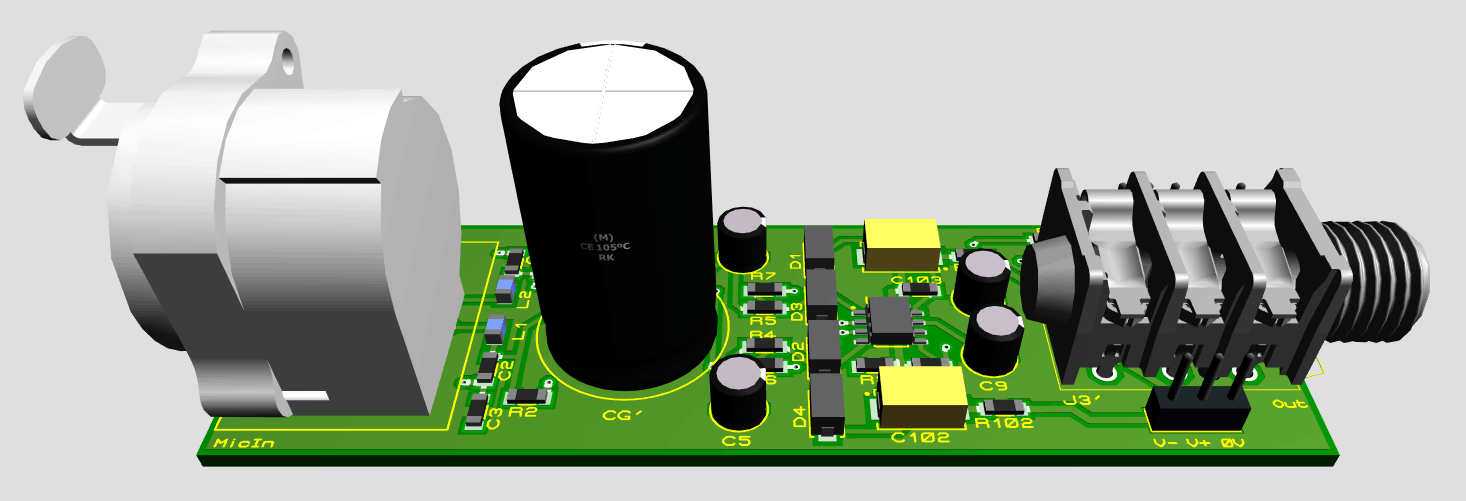

Prototype dessiné en double face. Pour le gros condensateur CG en série avec la résistance RG qui détermine le gain, j'ai préféré garder des composants traversants.
Bon, vous m'excuserez, mais le INA849 n'est pas donné (plus de 10 euros pièce) et il n'y a pas urgence de mon côté pour réaliser ce prototype...
Historique
04/06/2023
- Première mise à disposition.
