Présentation

Mélangeur audio pro pour cabines karaoké.

melangeur_audio_015_proto_of_001a  melangeur_audio_actif_015_pcb_3d_a

Caractéristiques principales :

Utilisation en cabines karaoké pro.

Schéma

Pro - Demande pro, schéma non disponible sur ce site.

Prototype

Réalisé selon implantation ci-après.

melangeur_audio_015_proto_001a
melangeur_audio_015_proto_001e melangeur_audio_015_proto_001f

Tests positifs, gain et bande passante OK sur toutes les voies, bruit alim sur AOP d'environ 0,5 mV (source 19 V alim à découpage pour PC), niveau de bruit en sortie 2 mV (entrées chargées sur 600 ohms et tous potentiomètres à fond), dynamique 74 dB (niveau de sortie max = 10 Vcac).

Circuit imprimé

Réalisé en double face 190x60 mm, avec composants traversants pour maintenance aisée.

melangeur_audio_actif_015_pcb_composants

Toutes les entrées et sortie BF se font à l'arrière, tous les connecteurs pour potentiomètres sont situés sur l'avant.

Produit final (commercialisé)

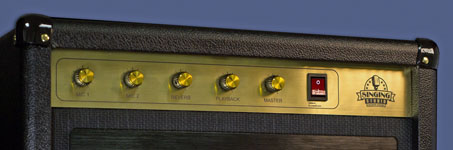

Le mélangeur audio est intégré dans un boîtier "style ampli Marshall", qui inclue également l'alimentation secteur, la tablette tactile, l'unité de réverbération et les récepteur HF pour les micros sans fil. L'ampli de puissance et les HP (Bose) sont séparés. Le produit a été finalisé par la société LA-Projects, et installé en plusieurs exemplaires au Singing-Studio à Lille (cabines karaoké individuelles / privatives) :

melangeur_audio_015_proto_of_001a melangeur_audio_015_proto_of_001d melangeur_audio_015_proto_of_001b
