Filtre BF 012
Dernière mise à jour : 20/03/2016Présentation
Ce filtre est entièrement passif et constitué de deux cellules RC de premier ordre, tant en termes de pente d'atténuation (6 dB/octave) que de qualité des composants (récupération). Je l'ai assemblé uniquement dans un but pédagogique, pour montrer à mes élèves les effets de simples passe-bas et passe-haut sous forme visuelle et sonore (visualisation sur oscilloscope en même temps qu'écoute de passages musicaux).Schéma
On ne peut guère se tromper, l'absence d'alimentation confère bien à ce montage le statut de "passif".
La réponse en fréquence de ce circuit dépend de la position des commutateurs SW1 et SW2, tous deux à quatre positions. Le premier commutateur (SW1) permet de sélectionner un condensateur parmi quatre dans un réseau RC câblé en filtre passe-bas (R1+C1x) pour atténuer plus ou moins les aigus. Le second commutateur (SW2) permet de sélectionner un condensateur parmi quatre dans un réseau RC câblé en filtre passe-haut (R2+C2x) pour atténuer plus ou moins les graves. La perte d'insertion dans la partie de bande audio non touchée par les filtres est de 6 dB environ, à cause des deux résistances R1 et R2 qui forment un pont diviseur par deux (aucune importance dans mon contexte d'utilisation). La fréquence de transition (fréquence à partir de laquelle les deux filtres commencent à agir) répond à la formule suivante :
Fc = 1 / (2 * Pi * R * C)
Merci à l'élève qui m'a pris en photo "par erreur" pendant un cours...
Cette formule est valable pour les filtres passe-haut et passe-bas, même si bien sûr la pente ne part pas du même côté dans la bande audio. Le graphe qui suit montre les deux filtres en action, fréquence de 35 Hz pour le passe-haut et 2900 Hz pour le passe-bas :
A noter que l'impédance d'entrée du système d'écoute (entre 10 kO et 47 kO) influe forcément "un peu" sur les résultats théoriques. L'oscilloscope branché en parallèle sur les entrée et sortie du filtre provoque lui aussi une petite perturbation mais bien plus légère (impédance des entrées de 1 MO).
Prototype

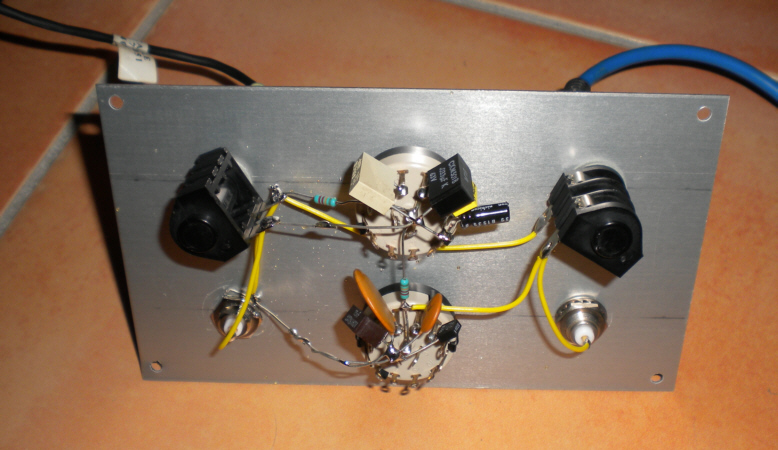

Réalisé dans une boîte en plastique, seul le couvercle est en alu (les ronflettes font partie de la formation).
Le circuit n'est pas stéréo mais qu'importe. Le principal est d'avoir le boîtier.
Circuit imprimé
Quel circuit imprimé ?Historique
20/03/2016- Première mise à disposition.
