Electronique > Réalisations > Alimentations > Convertisseur de tension 005

Dernière mise à jour : 17/07/2011

Caractéristiques principales

Tension d'entrée : +12 Vdc
Tension de sortie : +22 Vdc
Puissance : 50 mW (quelques mA)

Présentation

Basé sur la même philosophie que celle employée pour le montage convertisseur de tension 002, ce convertisseur permet d'obtenir une tension continue positive d'environ +22 V à partir d'une tension continue positive de +12 V.

conv_tension_005_pcb_3d_a

Le courant disponible en sortie de ce convertisseur est faible (quelques mA) mais peut suffire pour polariser un composant qui en demande "un peu trop". Dans le même esprit, vous pouvez aussi jeter un oeil à la page Convertisseur de tension 008 qui permet de monter la tension de sortie à 30 V (voire plus) toujours à partir d'une tension continue de +12 V.

Schéma

Le principe de fonctionnement repose encore sur la création d'un signal rectangulaire, lequel est appliqué à un doubleur de tension à diodes.

conv_tension_005

Oscillateur
L'oscillateur ne demande que peu de choses : une porte logique NAND à trigger de Schmitt de type CD4093, associée à une résistance (R1) et à un condensateur (C1). Le classique, quoi. Avec les valeurs du schéma, la fréquence d'oscillation tourne entre 2,5 KHz et 3 KHz. Le signal produit par U1:A est mis en forme par U1:B (il est rendu presque parfaitement carré), avant d'attaquer la partie doubleur de tension située dans la partie inférieure du montage.

Doubleur de tension
Basé sur des cycles de charge alternée de deux condensateurs que l'on met "en série" afin d'obtenir une tension double de celle de la tension d'alimentation. Enfin pas tout à fait le double puisque les diodes ne sont pas parfaites et qu'elles contribuent aux pertes globales. Comme bien souvent avec un montage simple, on ne peut pas en attendre de gros courants disponibles en sortie. Les deux transistors Q1 et Q2 sont là pour permettre aux condensateurs de prendre assez d'énergie à la source d'alimentation pour remplir leur réservoir. Sans eux, le courant disponible serait moindre car il s'agirait de celui - peu généreux - des sorties des portes logiques et au final la tension de sortie serait plus faible et avec un résidu d'oscillation de plus grande amplitude. Ils sont de plus indispensables pour commuter le pôle négatif du condensateur C2 vers la masse ou vers le +12 V. On les laisse donc tranquilles, ils sont bien où ils sont.

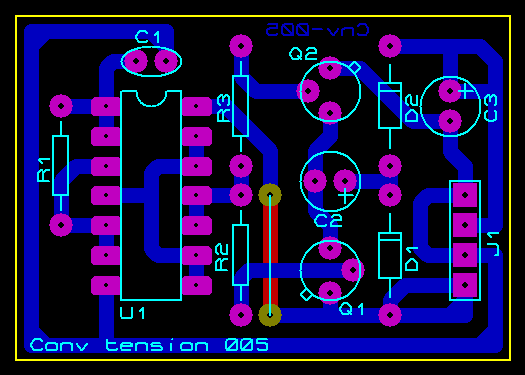

Circuit imprimé

Réalisé en simple face.

conv_tension_005_pcb_composants

Typon aux formats PDF, EPS et Bitmap 600 dpi
