Présentation

Cette réalisation permet d'obtenir une très basse tension d'alimentation (20 V) à partir d'une alim fantôme P48 (48V), en vue d'alimenter un microphone électrostatique doté d'une sortie asymétrique et qui d'origine n'accepte pas une alim phantom 48V.

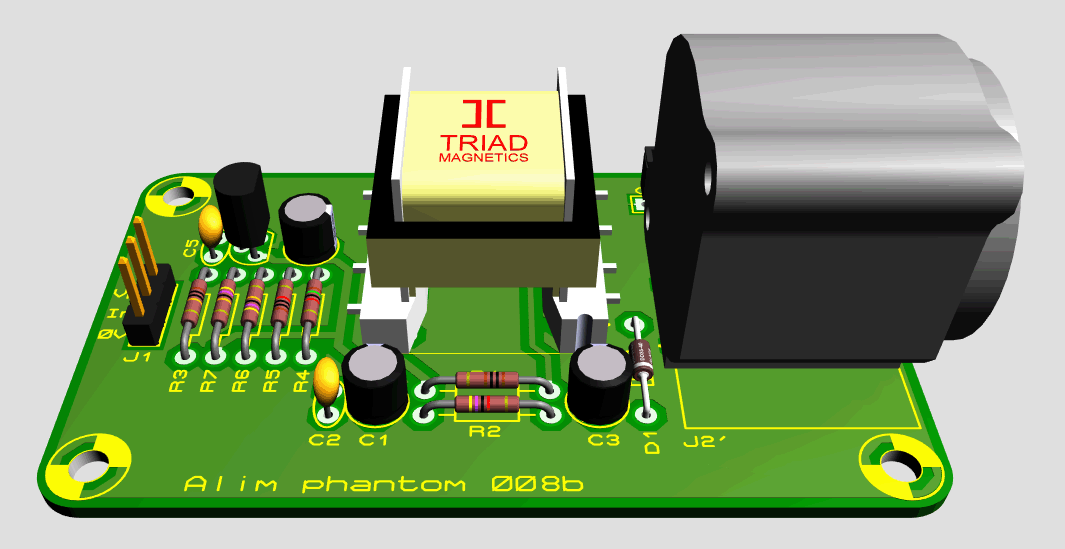

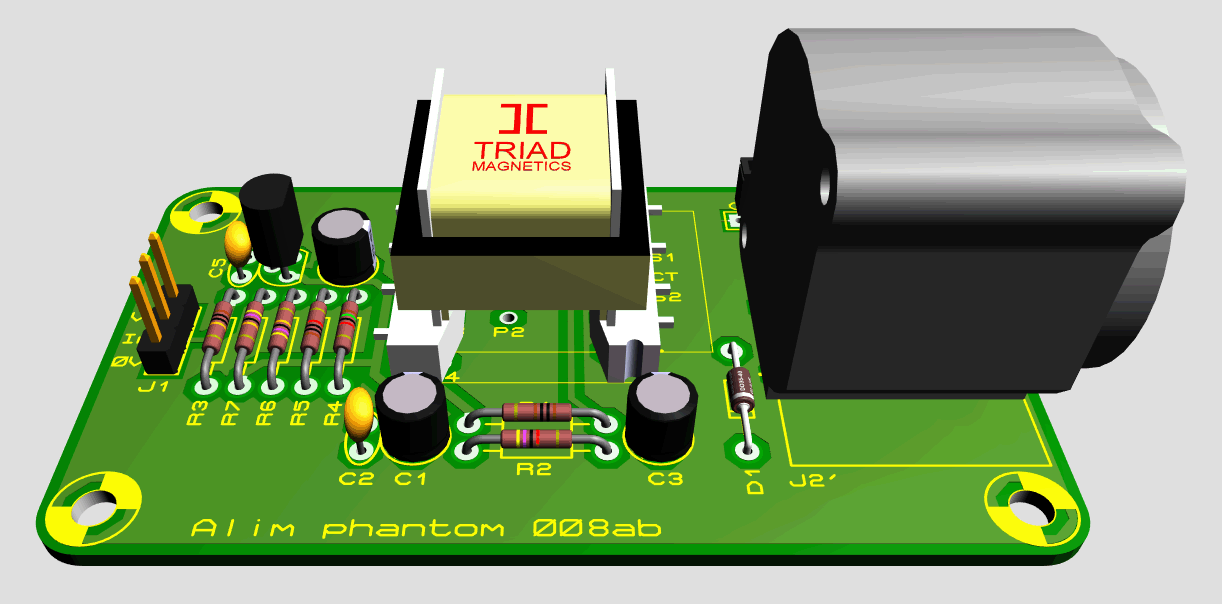

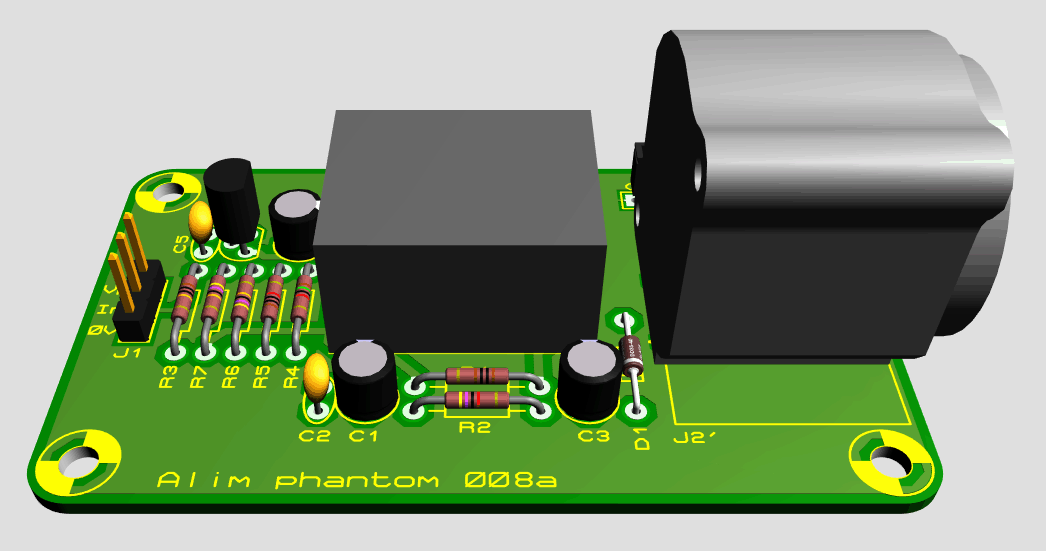

alim_phantom_008a_pcb_3d_front alim_phantom_008b_pcb_3d_front alim_phantom_008ab_pcb_3d_front

Bien que dénommé Alimentation phantom, le circuit dispose également d'un adaptateur d'impédance "rudimentaire" et de la fonction de symétrisation permettant d'envoyer le son (source asymétrique) vers une console ou un enregistreur (liaison symétrique).

Le circuit a été développé pour un microphone Grundig GCM319 (sortie asymétrique et alimentation requise 20 V / 0,7 mA), mais il peut bien sûr convenir à d'autres microphones de même topologie.

3 variantes ont été étudiées :
- schéma 008a : symétrisation sur transformateur audio NTM4 (Neutrik)
- schéma 008b : symétrisation sur transformateur audio TY-250P (Triad)
- schéma 008ab : symétrisation sur transformateur audio NTM4 (Neutrik) ou TY-250P (Triad)



Schéma

Le montage repose sur un étage adaptateur d'impédance composé d'un transistor monté en collecteur commun (suiveur de tension) suivi d'un transformateur audio qui joue deux rôles : symétrisation du signal et récupération de l'alimentation fantôme P48 (48 V).

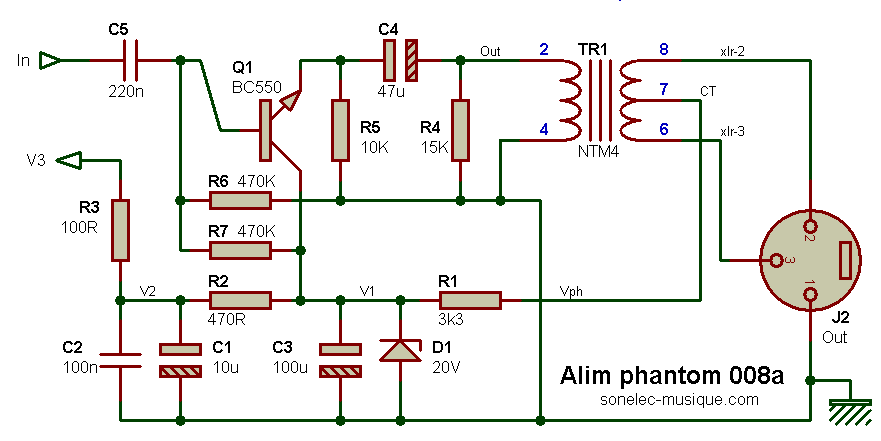

alim_phantom_008a

L'alimentation fantôme P48 est récupérée sur le point central (CT) de l'enroulement secondaire du transformateur TR1. La diode zener D1 permet de stabiliser cette tension à la valeur de 20 V, requise pour le microphone Grundig GCM319. Pour une valeur de tension différente, il suffit de remplacer la diode zener par une autre de valeur appropriée, et le cas échéant d'adapter la valeur de R1 qui polarise ladite diode.

L'adaptateur d'impédance est basé sur le transistor Q1 câblé en collecteur commun (suiveur de tension). Comme la tension d'alimentation est unique, un pont résistif (R6 et R7) polarise la base du transistor pour centrer le signal audio sur une tension approximativement égale à la moitié de la tension d'alimentation. Les deux condensateurs C5 et C4 laissent passer le signal audio alternatif tout en bloquant cette tension continue.

Les différentes variantes sont basées sur le même montage, seul le transformateur de sortie diffère (Neutrik NTM4 ou Triad TY-250P).

Une version sans transformateur a également été étudiée pour un besoin similaire, voir page Préampli micro 027, circuit 027f.



Prototype

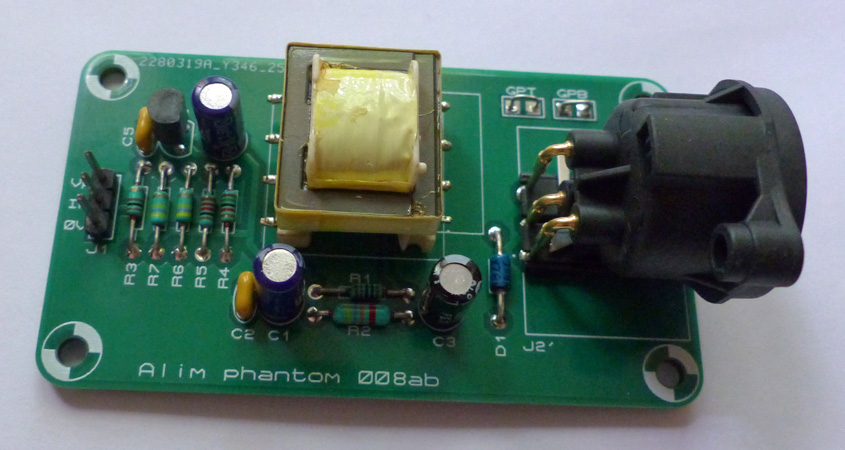

Réalisé conformément au dessin de circuit imprimé visible plus loin, variante 008ab équipée d'un transformateur audio Triad.

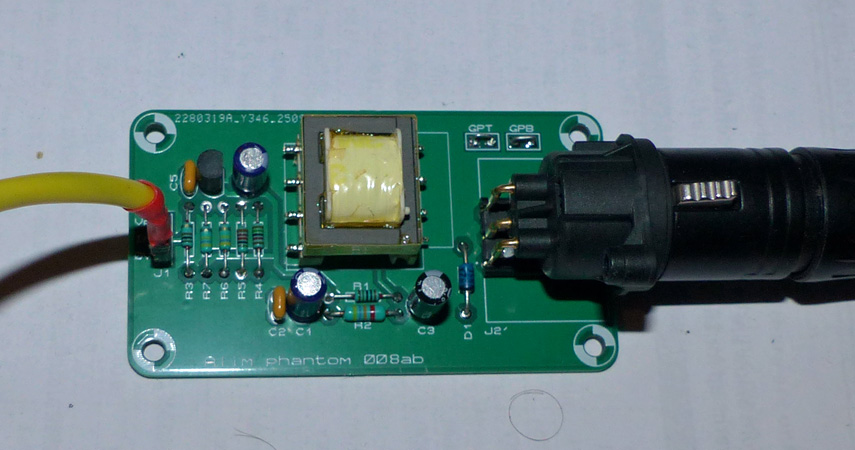

alim_phantom_008ab_proto_rm_001a alim_phantom_008ab_proto_rm_001b

Le circuit fonctionne comme attendu. Testé avec un microphone électret (avec alim 20V) et avec une guitare passive (sans alim 20V). Le son est correct avec le microphone, mais un peu étouffé avec la guitare (comportement normal, l'impédance d'entrée étant trop faible pour utilisation avec une guitare passive). La tension mesurée au point d'injection du microphone est de 19 V à vide et non de 20 V (cause tolérance diode zener), ce qui est sans importance ici.



Circuits imprimés

Réalisé en double face pour les trois variantes 008a, 008b et 008ab.

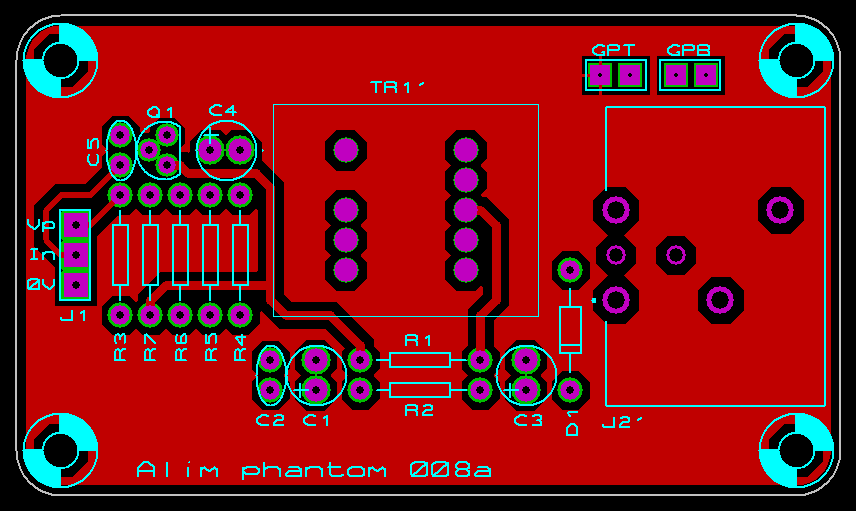

alim_phantom_008a_pcb_components_top

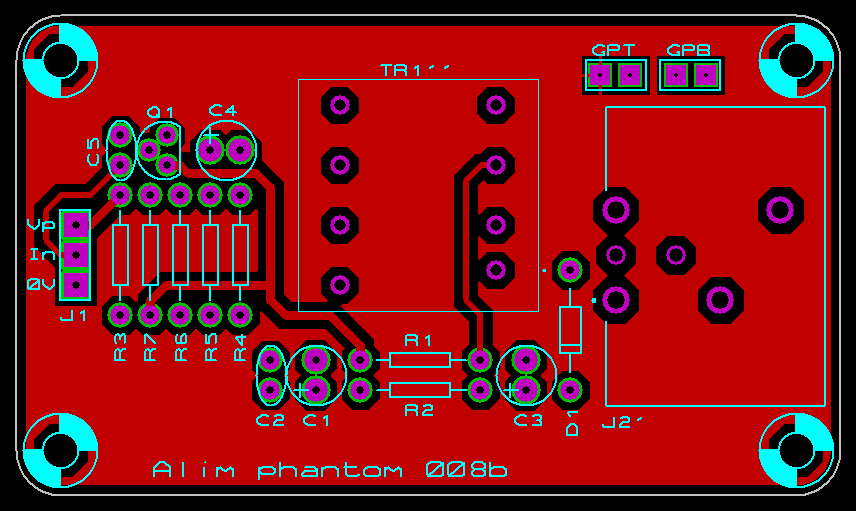

alim_phantom_008b_pcb_components_top

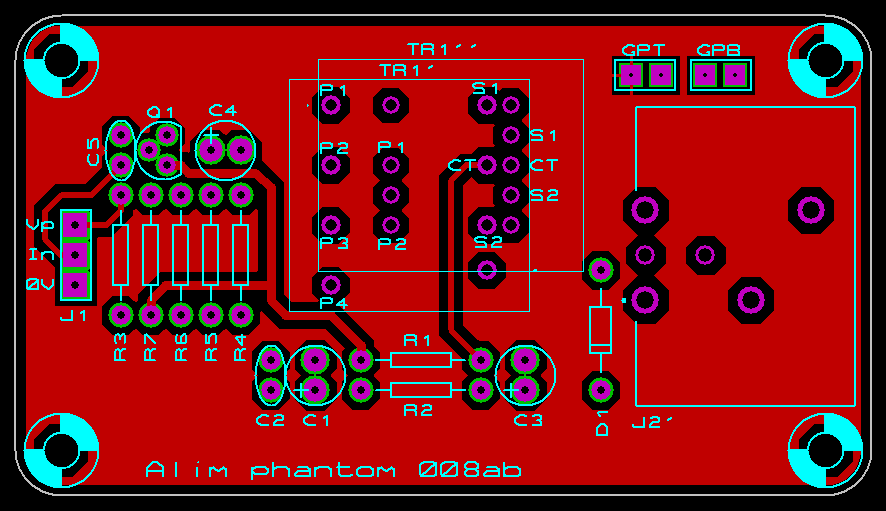

alim_phantom_008ab_pcb_components_top

Pro - PCB non disponibles en libre service.



Historique

14/09/2025
- Ajout photos prototype variante 008ab.

07/09/2025
- Première mise à disposition.
