Caractéristiques principales

Tensions : +/-15 V, +5 V
Courants : 1,2 A sur sortie +15 V, 600 mA sur sortie -15 V et 5 A sur sortie 5 V
Régulée : Oui

Présentation

Non, je n'ai pas conçu cette alimentation à découpage. Il s'agit d'un module LWT30H-5FF Nemic-Lambda (désormais TDK-Lambda) déguisé. Le bougre, de 15 ans d'âge et retrouvé par hasard dans mon garage, avait simplement besoin d'une mise en boîte. Sans se moquer, et à la mode "boîtier 100% débutant".

alim_multiple_006_proto_001c

Cela valait-il vraiment le coup d'écrire un article pour une mise en boîte aussi basique ? Peut-être bien, oui... Parce qu'en plus de la mise en boîte, il y a... les tests.

Schéma ?

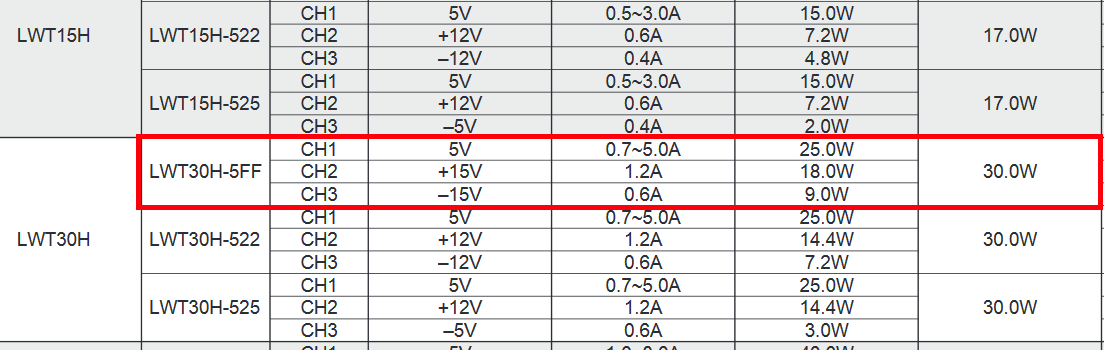

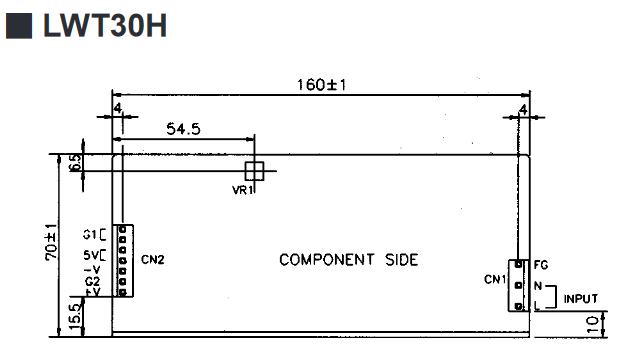

Pas trouvé le schéma, juste remis la main sur les caractéristiques principales et le plan de câblage.

alim_lambda_lwt30h_001a alim_lambda_lwt30h_001b

Une bonne petite alim, dont la hauteur modérée permet son insertion dans un rack de hauteur 1 pouce.
Total = 18 + 9 + 25 = 52 W
Mais la puissance maxi est de 30 W, valeur inférieure à la somme des puissances max des sorties prises une par une (c'est souvent le cas avec les alims à découpage multi-sorties, celles qui équipent les PC bureautiques ne font pas exception).

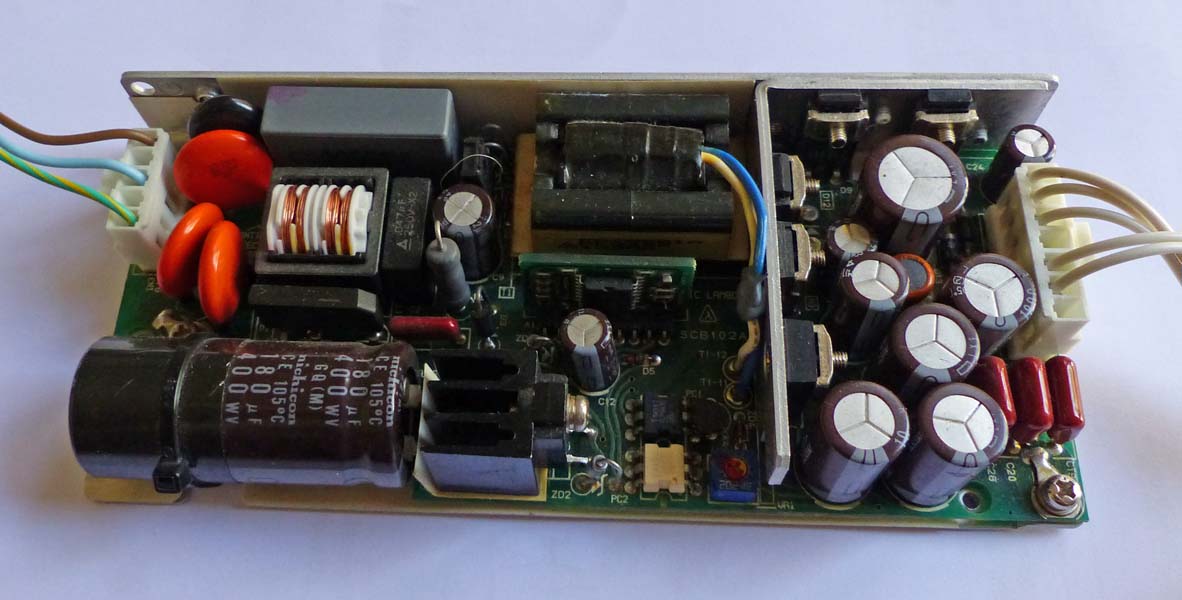

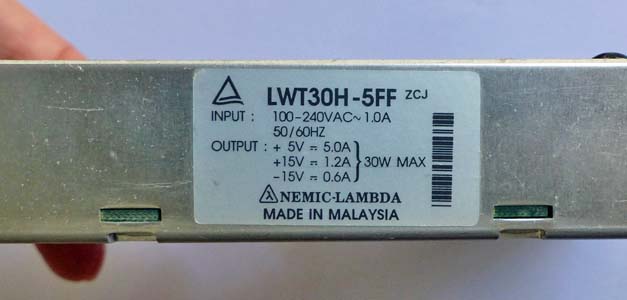

alim_lambda_lwt30h_002a alim_lambda_lwt30h_002b

Pour mes petits besoins (appoints) cette puissance max de 30 W me convient très bien (j'ai d'autres alims plus costaud, au cas où).

Habillage et tests

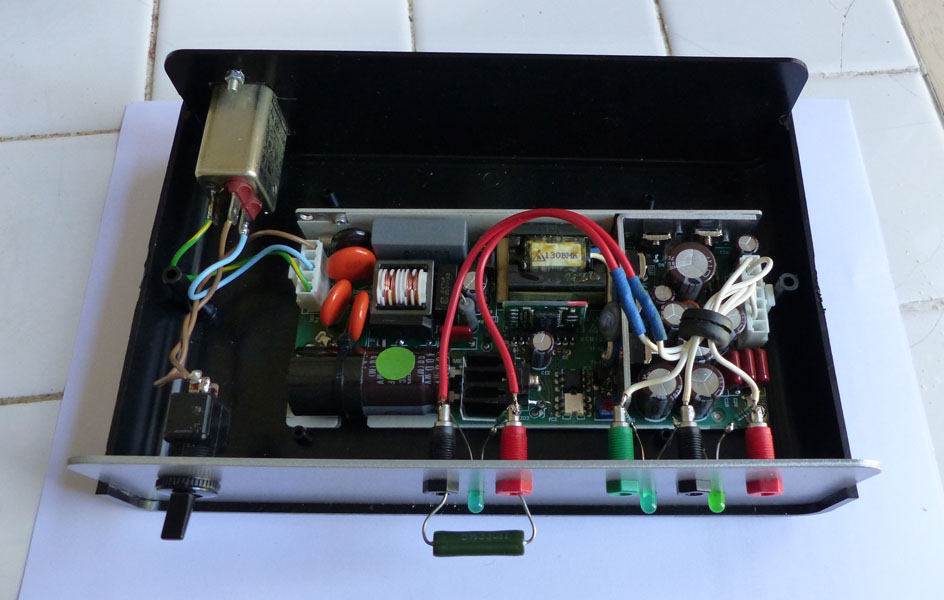

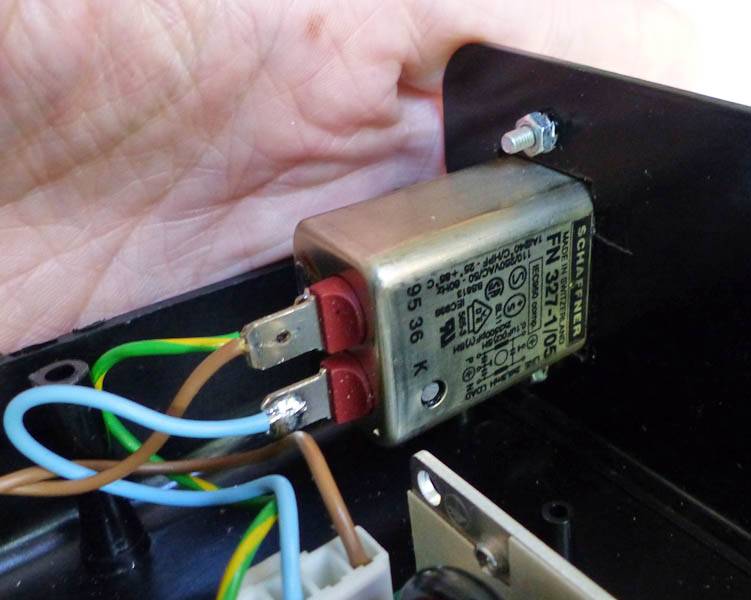

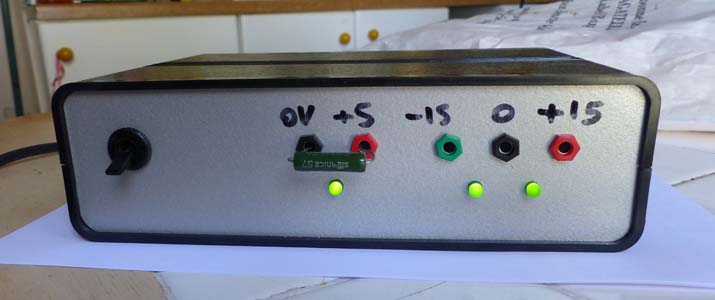

Habillage réalisé dans un vieux boîtier Teko qui me semblait taillé pour ce rôle. Un petit peu haut certes, mais ça ne peut pas faire de mal à ce bon vieux module d'alim. J'ai mis en face avant des fiches banane 6 mm pour les trois sorties, avec une petite LED pour confirmer la présence des tensions. Un inter marche/arrêt placé en série avec l'arrivée secteur et un filtre secteur Schaffner (récupération) pour faire moderne, et hop, petite alim prête à l'emploi.

alim_multiple_006_proto_001a alim_multiple_006_proto_001b alim_multiple_006_proto_001c

Mais j'allais oublier l'essentiel : avant de monter le module alim dans son boîtier plastique Teko, je l'ai bien sûr testé avec un multimètre digne de ce nom. Et toutes les tensions attendues étaient au rendez-vous (aux tolérances près). Chouette, m'étais-je dit, je ne vais pas perdre de temps à l'habiller pour rien. Sauf que...

Tests... et quelques heures de réflexion
Module testé et câblé donc, bien installé dans sa boîte avec ses jolies LED vertes aussi neuves qu'une 12AX7 d'origine, c'est le moment de mettre sous tension. Ce que je fais, avec toujours cette petite crainte que quelque chose explose (crainte qui ne me quitte plus et doit sans doute venir de l'époque où j'ai branché un transfo d'alim à l'envers). Les LED qui font office de témoin de tension de sortie s'allument sans faire de feux d'artifice. Bien. Mais 2 secondes plus tard, elles s'éteignent. Puis elles se rallument, s'éteignent et se rallument... on appelle ça un clignotement. Je vérifie au voltmètre la tension sur les trois sorties, et j'ai confirmation qu'un truc cloche. La tension chute et remonte, à un rythme de 0,5 Hz environ. Allons bon ! Sur le coup je me dis que la pauvre alim n'a pas aimé être abandonnée dans un lieu soumis aux fortes variations de température ambiante. Pire, qu'elle n'a pas appréciée de ne pouvoir se rendre utile pendant des années (de ce point de vue, les condensateurs électrochimiques sont parfois susceptibles). Que fais-je ? Je démonte ce qui est récupérable et je jette le reste ? Ou alors je laisse le module sous tension quelques heures en espérant qu'à terme il ne soit plus fâché ? Oui, c'est ça, laissons donc le module quelques heures en chauffe. Fait, mais cela n'a rien changé, les LED témoins des tensions de sortie se croient toujours en période de Noël.

Et si le problème venait du filtre secteur ?
Il y a des jours comme ça, on l'on en vient à penser à des choses idiotes. Je me suis dit "peut-être que ce vieux module d'alim ne se sent pas bien avec ce filtre secteur, à cause des inductances, et patati et patatarte...". Alors j'ai retiré le filtre. Et là miracle ! je me rend compte à quel point mon raisonnement était bête. Car le problème persiste.

C'est autre chose, alors...
Bon, je dois me rendre à l'évidence, ce super module est bon à jeter. Mais tout de même, une chose m'intrigue. Quand j'ai vérifié les tensions de sortie la toute première fois, alors même que l'alim était restée sous tension environ une minute, il n'y avait pas ce problème. La différence entre les premières mesures et les secondes ? La première fois, il n'y avait pas les LED. Je débranche donc les LED et refais mes mesures. Bingo ! les sorties sont à nouveau stables ! Eh bien ça alors ! Je savais que la majorité des alimentations à découpage nécessitaient un débit de courant minimal pour fonctionner correctement. Mais j'étais loin de m'imaginer qu'un tel module pouvait
- être stable sans débit (je néglige le très faible courant absorbé par mon multimètre numérique lors des mesures)
- être instable avec un petit débit de quelques mA
- être stable avec un débit égal ou supérieur au minimum requis.
Pour finir j'ai placé une résistance de 1 kO sur la sortie 5 V pour un débit de 5 mA, et depuis ça roule sur toutes les sorties (notons au passage que le fabricant indique que la sortie 5 V régule correctement pour une intensité de courant comprise entre 700 mA et 5 A).

Pour conclure...
Si les modules d'alimentation LWT30H-5FF récents de chez Lambda supportent une tension max de 265 V, celui que j'ai récupéré est donné pour une tension max de 240 V. Et chez moi, la tension du réseau est comprise entre 235 V et 240 V. Je dois aimer le risque. Bref, une alim de plus dans la panoplie de mes outils de travail. Elle aura peut-être un peu de mal à faire copain-copain avec les petits blocs d'alims 5 V / 2 A achetés 1 euro, mais je ne lui confirai pas non plus les mêmes missions. Cela aussi, ça s'apprend.

Historique

30/04/2017
- Première mise à disposition.
