Présentation
Cette alimentation permet de délivrer une tension alternative de valeur comprise entre 1 Vcac et 24 Vcac (cac = crête à crête) à l'aide d'un simple potentiomètre. L'approche adoptée pourra paraître bizarre à certains, mais cela fonctionne. Je l'ai utilisée avec un courant de sortie max de 200 mA, mais elle a été au départ conçue pour pouvoir délivrer un courant de 1 A crête. Merci de ne pas me gronder si elle fonctionne mal à 1 A.Trois schémas sont proposés :
- schéma 008 : schéma d'origine (ajouté en 2008 et édité en 2011)- schéma 008ba : schéma modifié pour meilleur stabilité, avec filtrage sinus plus conséquent
- schéma 008bb : schéma modifié pour meilleur stabilité, avec transformateur additionnel
Avertissements
Le circuit intégré utilisé (OPA552) s'avère instable en l'utilisant comme je l'indique dans le schéma d'origine (008). Les deux schémas suivants (008ba et 008bb) utilisent le même circuit intégré, mais cette fois en lui fisant apporter un gain minimal de 5 (taux d'amplification sous lequel le circuit peut spontanément osciller). Je n'ai pas testé les deux derniers schémas !Schéma 008
On pourrait presque faire une certaine analogie entre cette alimentation et un petit amplificateur BF, vue la topologie de l'étage de sortie ;-)
En fait, on peut utiliser plusieurs types d'amplificateur BF de puissance pour réaliser une alim de ce type. Les amplis intégrés de la famille TDAxxxx sont capables de délivrer des courants importants dans des charges de valeur ohmique assez faible (HP 2 ohms ou 4 ohms), leur impédance de sortie est relativement faible. Mais attention à la tension d'alim maximale supportée par ce genre de circuit, qui n'atteint pas les quelque 30 Vdc obtenus après redressement et filtrage. Le montage proposé ici est un amplificateur en courant, aucune amplification en tension n'est apportée. L'AOP U1 est monté en suiveur de tension, et associé aux deux transistors complémentaires (un est de type NPN et l'autre est de type PNP), il est en mesure de fournir plusieurs centaines de mA, en fait même 1 A. La tension de sortie est rendue ajustable grâce au potentiomètre RV1 de 10K, elle peut évoluer entre 0 Vcac et 24 Vcac environ (cela dépendra de la tension efficace délivrée par votre transformateur d'alimentation). Notez que l'AOP est de type "haute tension", les modèles conventionels supportant généralement une tension d'alim max comprise entre 30 V (+/-15 V) et 40 V (+/-20 V). Si votre besoin est de pouvoir fournir une tension d'alim max de 18 Vcac et non de 24 Vcac, alors vous pourrez employer un AOP plus classique. On peut tout de même ici utiliser un NE5534 qui supporte une alim max de 40 V, mais dans ce cas il faut vérifier de près la tension d'entrée réelle que l'on a aux bornes de C1 qui de préférence ne devra pas dépasser 36 Vdc.
Sans transistors de sortie additionnels ?
Texas Instrument propose des circuits intégrés de type AOP capables de débiter un courant de 3 A ou plus sous une tension d'alim de 60 V ou 90 V. Vous pouvez ainsi remplacer le OPA552 et les deux transistors par un OPA548 en boitier style TO220 à sept broches.

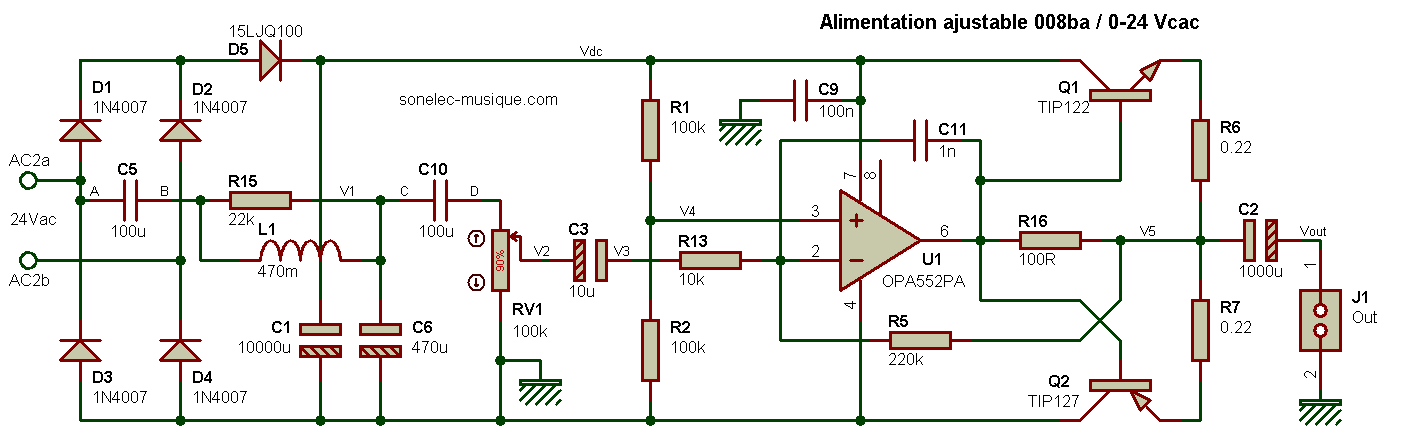

Schéma 008ba
Schéma d'origine auquel quelles modifications ont été apportées.
Ici, l'amplificateur U1 se voit appliquer un gain supérieur à 10, et le signal d'entrée a été filtré de manière plus énergique avec une (grosse) self. La fréquence de coupure du filtre formé par L1 et C8 est très basse et engendre une atténuation conséquente, même à la fréquence de 50 Hz qui nous intéresse ici. Cette atténuation est bienvenue, elle compense le gain apporté par la suite par U1.

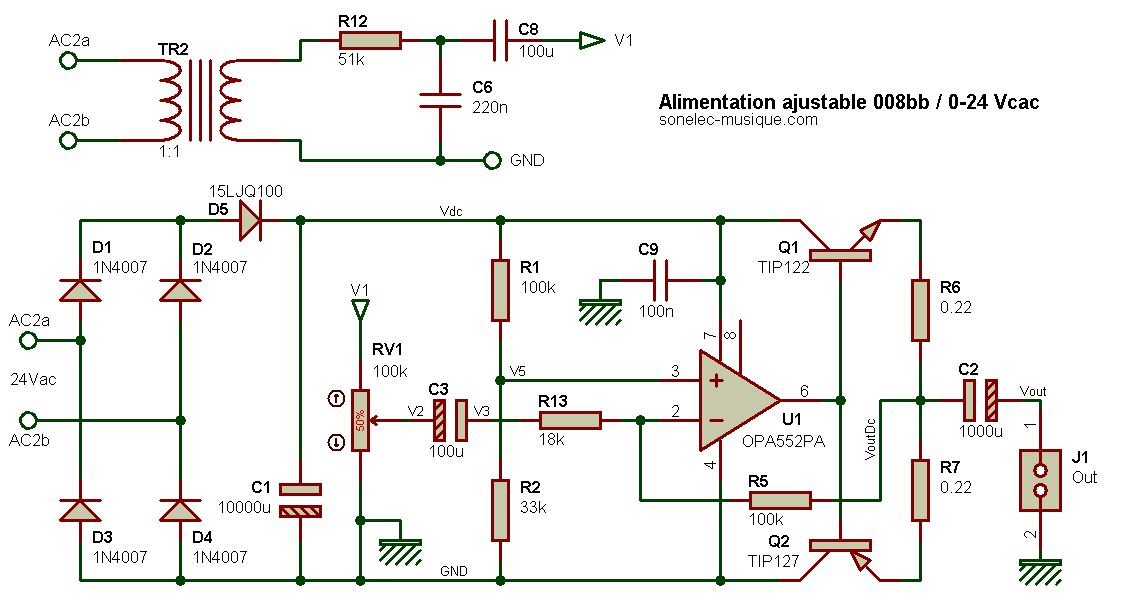

Schéma 008bb
Dans cette version, le signal sinus provient d'un petit transformateur additionnel de rapport 1:1 et de type "BF telecom" associé à un filtrage sommaire effectué par un simple couple RC.
L'avantage avec ce circuit est qu'on dispose d'une isolation totale entre la source sinus et l'amplificateur.
Circuits imprimés (PCB)
Non réalisés.
Historique
28/06/2026
- Ajout schémas 008ba et 008bb.
08/05/2011
-
Remplacement de l'ancien AOP CA3130 par un OPA552... qui lui
n'explose pas quand on met le montage sous tension ! Le CA3130 accèpte
une tension d'alim assez faible par rapport aux autres AOP communs, en
effet celle-ci est de 16 V seulement. Au départ j'avais testé avec un
NE5534 mais on ne pouvait pas descendre au-dessous de 1 V en sortie,
j'ai donc pensé mettre à la place un CA3130 dont la tension de déchet
en sortie est plus faible. Mais j'avais quelque peu omis (par parresse
il est vrai) de vérifier le bon fonctionnement du montage avec le
CA3130. Merci à xxx de m'avoir écrit pour la mise en garde.
- Première mise à disposition.
