Présentation
Cet indicateur permet de visualiser les écarts d'amplitudes entre voies gauche et droite d'une source audio stéréophonique, et de déterminer rapidement si l'équilibre gauche / droite global est satisfaisant. Les signaux audio des deux voies gauche et droite sont tout d'abord traités individuellement, via un circuit de redressement rapide et de mémorisation légère des crêtes de modulation. Pour chaque voie, il en résulte une tension continue dont la valeur dépend de l'amplitude du signal audio. Les deux signaux redressés sont ensuite appliqués à un soustracteur qui permet de ne garder que la différence de tension entre les deux signaux redressés. Afin de conserver une visualisation pratique et utilisable, une certaine inertie est donnée au résultat de la soustraction, via une intégration légère. Puis le signal résultant de tous ces traitement est appliqué à un système d'affichage à leds, sous forme de barregraphe dont le point central représente l'égalité d'amplitude des deux voies gauche et droite.Schéma
Le schéma repose
sur l'emploi de redresseurs à diode et d'un soustracteur / intégrateur.(schéma actuel, en cours de test et de perfectionnement)
Exemple pratique

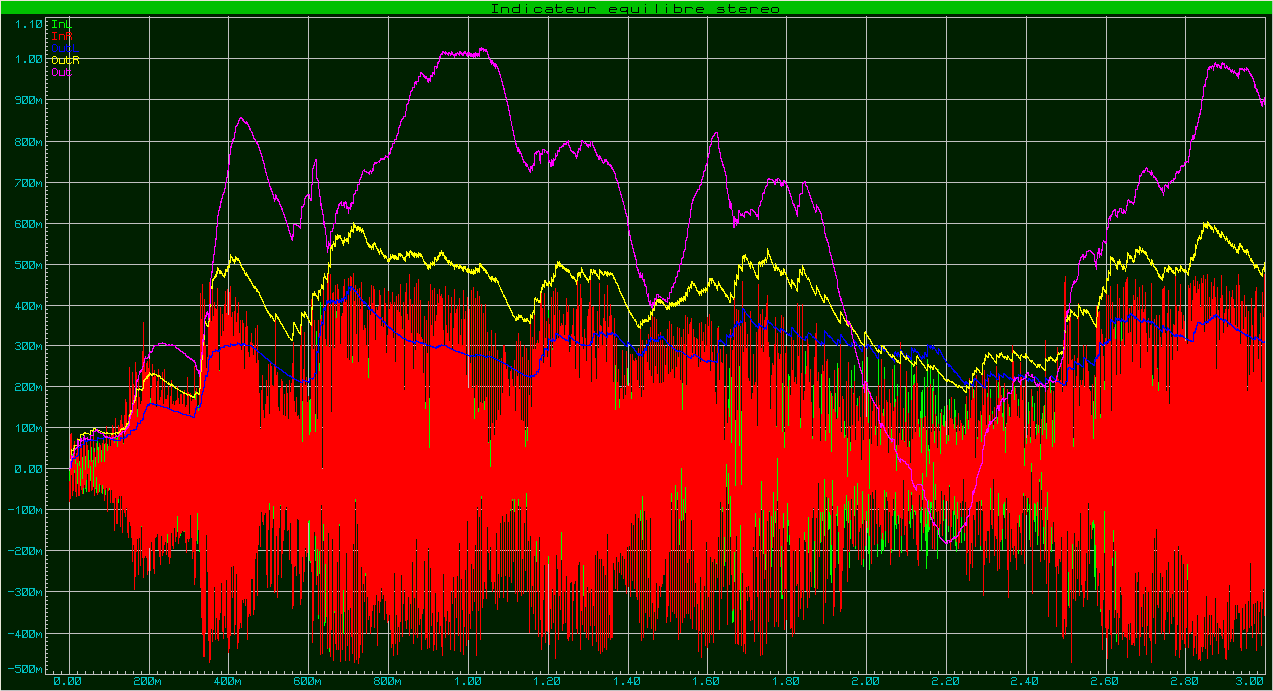

Le graphe suivant montre les tensions obtenues avec un fichier audio dont une voie a été volontairement dégradée (clic pour agrandir).
Les courbes vertes et rouge correspondent respectivement aux voies gauche et droite du signal audio à analyser. Les courbes bleues et jaunes correspondent respectivement aux voies gauche et droite redressées, et la courbe violette représente l'écart entre les deux voies. Pour cette dernière courbe, la valeur 0V correspond à l'illumination de la led située au centre du barregraphe.
